SHENZHEN INVT ELECTRIC CO., LTD – динамично развивающаяся компания, работающая в сфере высоких технологий. Компания была основана в 2002 году и является первым в Китае центром по разработке приводов электродвигателей. SHENZHEN INVT ELECTRIC CO., LTD самостоятельно осуществляет разработку, производство и маркетинг частотных преобразователей (иверторов) низкого, среднего и высокого напряжений для электроприводов и промышленных систем управления.
На сегодняшний день компания INVT имеет 30 представительств по всему миру и работает более чем в 50 странах и регионах.
Основа производства компании – частотные преобразователи общего и специального назначения, сервоприводы, панели операторов и контроллеры с широким спектром применения в различных областях промышленности, в том числе при производстве строительных материалов, в коммунальном хозяйстве, нефтепереработке, цехах механической обработки, в химической промышленности, металлургии, текстильном производстве, полиграфии, тяжелой и горной промышленности.
Ассортимент преобразователей частоты INVT:
Реализуем оптом и в розницу преобразователи частоты INVT
Характеристики преобразователей частоты INVT
Компактный частотный преобразователь INVT серии GD20
Параметры: 3Ф ~ 220...380 В 50/60 Гц (0,2...11- кВт)
Преимущества:
- степень защиты корпуса: IP20;
- входной дроссель;
- перегрузочная способность при старте 150% ;
- выходная частота 0…400 Гц;
- алгоритмы управления SBPWN, SVC;
- встроенный ПИД регулятор с автонастройкой;
- управление асинхронными и синхронными двигателями;
- автоматическая адаптация двигателя;
- покрытие плат 3С2;
- режим "подхвата";
- входы: 5 цифровых, 2 аналоговых;
- выходы: 1 цифровой, 2 аналоговый, 2 релейных;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485;
- съёмная выносная HMI панель управления;
- встроенный ЭМС фильтр класса А2;
- перегрузочная способность 150% в течение 60 сек, 180% в течение 10 сек, 200% в течение 1 сек;
- встроенный фильтр гармоник в звене постоянного тока;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- идентификация начального угла положения синхронного двигателя

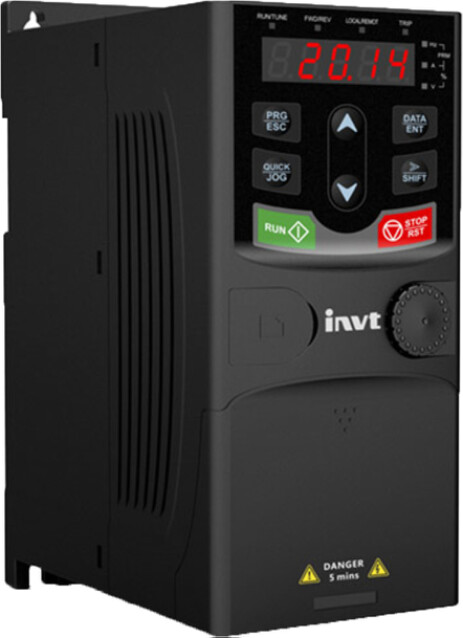

Компактный частотный преобразователь INVT серии GD30
Параметры: 1Ф ~ 220 В (0,4...2,2 кВт); 3Ф ~ 380 В (1,5…500 кВт)
Преимущества:
- степень защиты корпуса: IP20;
- перегрузочная способность 150% в течение 60 сек, 180% в течение 10 сек, 200% в течение 1 сек;
- перегрузочная способность при старте 150% ;
- выходная частота 0…400 Гц;
- алгоритмы управления SBPWN, SVC;
- встроенный ПИД регулятор с автонастройкой;
- управление асинхронными и синхронными двигателями;
- автоматическая адаптация двигателя;
- идентификация начального угла положения синхронного двигателя;
- режим "подхвата";
- входы: 5 цифровых, 2 аналоговых;
- выходы: 1 цифровой, 2 аналоговый, 2 релейных;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485;
- съёмная выносная HMI панель управления;
- встроенный ЭМС фильтр класса А2;
- входной дроссель;
- встроенный фильтр гармоник в звене постоянного тока;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- покрытие плат 3С2
Частотный преобразователь для синхронных двигателей INVT серии GD200A
Параметры: 3Ф ~ 220...380 В 50/60 Гц (0,75...500 кВт)
Преимущества:
- Тип управления: скалярный, векторный тип управления
- Перегрузочная способность: 150% от номинала в течение 60 сек; 180% - 10 секунд; 200% - 1 секунда
- Глубина регулирования: 1: 100
- Дискретные входы: 8
- Транзисторный выход с открытым коллектором: 1
- Релейные выходы: 2
- Аналоговые входы: 3 канала (0...10В/0...20мА)
- Аналоговые выходы: 2 канала (0...10В/0...20мА)
- Автоматическое регулирование напряжения (AVR)
- Встроенный ПИД-регулятор
- Встроенный порт RS-485: поддержка стандартных Modbus RTU; PID-настройки
- Режим "водоснабжение": управление до 3-х насосов Многофункциональная клавиатура – быстрый доступ ко всем параметрам пользователя
- Температура окружающей среды: -10…+50 С
- Развитая система защиты (30 защитных функций)
- Степень защиты: IP 20 Встроенный EMC фильтр (C3)

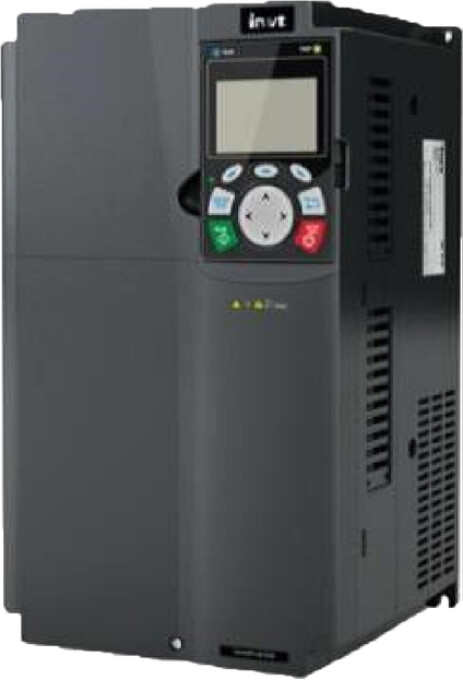

Высокоточный векторный частотный преобразователь INVT серии GD350А
Параметры: 3Ф ~ 220...380 В 50/60 Гц (1,5...500- кВт)
Преимущества:
- Тип управления: скалярный, векторный тип управления
- Перегрузочная способность в режиме G: 150% от номинала в течение 60 сек; 180% - 10 секунд; 200% - 1 секунда
- Перегрузочная способность в режиме P: 120% от номинала в течение 60 сек Глубина регулирования: 1: 100
- Дискретные входы: 8
- Транзисторный выход с открытым коллектором: 1
- Релейные выходы: 2
- Аналоговые входы: 3 канала (0...10В/0...20мА)
- Аналоговые выходы: 2 канала (0...10В/0...20мА)
- Автоматическое регулирование напряжения (AVR)
- Встроенный ПИД-регулятор
- Встроенный порт RS-485: поддержка стандартных Modbus RTU; PID-настройки
- Многофункциональная клавиатура – быстрый доступ ко всем параметрам пользователя
- Температура окружающей среды: -10…+50 С
- Развитая система защиты (30 защитных функций)
- Степень защиты: IP 20
- Встроенный EMC фильтр (C3)

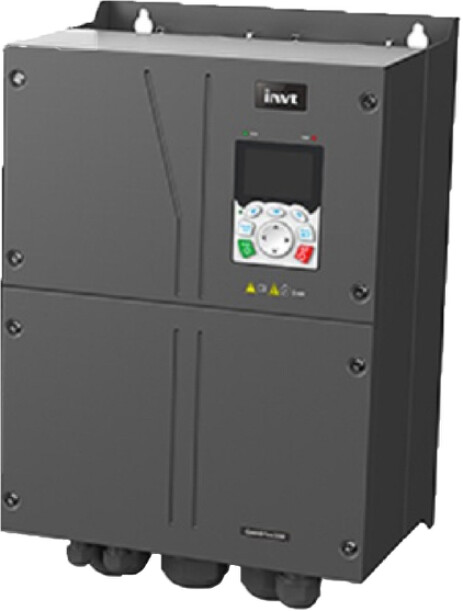

Защищённый частотный преобразователь INVT серии GD350А-IP54
Параметры: 3Ф ~ 380...660 В (1,5...500- кВт)
Преимущества:
- управление скалярное U/f, разомкнутое векторное, замкнутое векторное с датчиком скорости
- степень защиты корпуса: IP54
- перегрузочная способность: P-режим 120% (1 мин), G-режим 150% (1 мин)
- пусковой момент: асинхронные двигатели - 0,25 Гц,150%, синхронные - 2,5 Гц/150%
- выходная частота 0…400 Гц
- встроенный PLC
- встроенный ПИД регулятор
- автоматическая подстройка параметров под вращающийся или неподвижный электродвигатель
- диапазон управления скоростью вращения 1:1000 в векторном режиме с датчиком обратной связи
- точность поддержания скорости вращения ±0,02% в векторном режиме с датчиком обратной связи
- точность поддержания момента ±5% в векторном режиме с датчиком обратной связи
- перезапуск двигателя с отслеживанием вращения
- возможность управления ПЧ в режиме многоступенчатой скорости (контроль 16 скоростей с 4 группами времени)
- встроенный ЭМС фильтр класса С3 (для промышленности)
- встроенный тормозной прерыватель
- режим "Bypass"
- входы: 4 дискретных многофункциональных, 1 высокоскоростной HDI, 3 аналоговых
- выходы: 2 релейных (с общим контактом), 2 аналоговых, 1 дискретный с открытым коллектором, 1 высокоскоростной HD0
- все входы/выходы свободно программируемые
- интерфейс RS-485, Modbus RTU в базовой комплектации (работа в режиме Ведущий/Ведомый), Ethernet, Profibus DP ( опция)
- русскоязычная съёмная панель управления с возможностью выноса от 2 до 15 метров при помощи удлинительного кабеля (опция) и функцией копирования параметров
- LCD (ЖК) текстовая панель управления (опция)
- фланцевый монтаж (опция для ПЧ от 1,5 до 30 кВт)
- охлаждение: принудительное воздушное с вентилятором
Защищённый частотный преобразователь INVT серии GD350A-IP55
Параметры: 3Ф ~ 380...660 В (1,5...500- кВт)
Преимущества:
- управление скалярное U/f, разомкнутое векторное, замкнутое векторное с датчиком скорости
- степень защиты корпуса: IP55
- перегрузочная способность: P-режим 120% (1 мин), G-режим 150% (1 мин)
- пусковой момент: асинхронные двигатели - 0,25 Гц,150%, синхронные - 2,5 Гц/150%
- выходная частота 0…400 Гц
- встроенный PLC
- встроенный ПИД регулятор
- автоматическая подстройка параметров под вращающийся или неподвижный электродвигатель
- диапазон управления скоростью вращения 1:1000 в векторном режиме с датчиком обратной связи
- точность поддержания скорости вращения ±0,02% в векторном режиме с датчиком обратной связи
- точность поддержания момента ±5% в векторном режиме с датчиком обратной связи
- перезапуск двигателя с отслеживанием вращения
- возможность управления ПЧ в режиме многоступенчатой скорости (контроль 16 скоростей с 4 группами времени)
- встроенный ЭМС фильтр класса С3 (для промышленности)
- встроенный тормозной прерыватель
- режим "Bypass"
- входы: 4 дискретных многофункциональных, 1 высокоскоростной HDI, 3 аналоговых
- выходы: 2 релейных (с общим контактом), 2 аналоговых, 1 дискретный с открытым коллектором, 1 высокоскоростной HD0
- все входы/выходы свободно программируемые
- интерфейс RS-485, Modbus RTU в базовой комплектации (работа в режиме Ведущий/Ведомый), Ethernet, Profibus DP ( опция)
- русскоязычная съёмная панель управления с возможностью выноса от 2 до 15 метров при помощи удлинительного кабеля (опция) и функцией копирования параметров
- LCD (ЖК) текстовая панель управления (опция)
- фланцевый монтаж (опция для ПЧ от 1,5 до 30 кВт)
- охлаждение: принудительное воздушное с вентилятором
- более 30 функций защиты электродвигателя

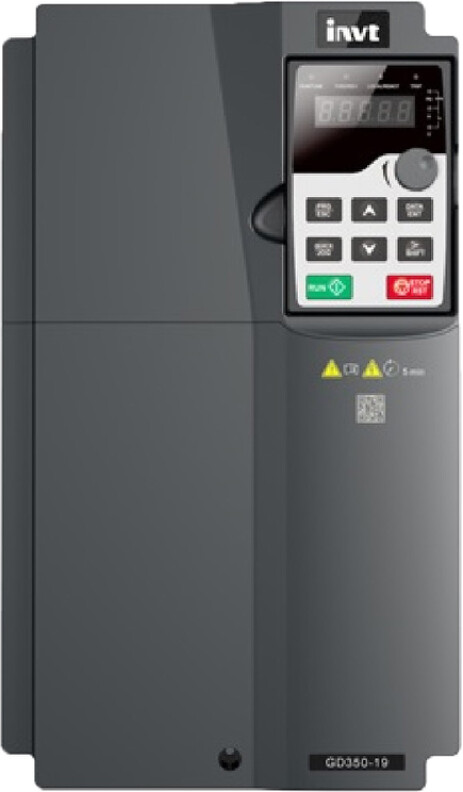

Крановый частотный преобразователь INVT серии GD350-19
Параметры: 3Ф ~ 380 В (1,5...500- кВт)
Преимущества:
- степень защиты корпуса: IP20;
- перегрузочная способность 150% в течение 60 сек, 180% в течение 10 сек, 200% в течение 1 сек;
- перегрузочная способность при старте 200% ;
- выходная частота 0…150 Гц;
- алгоритмы управления SBPWN, SVC, FVC;
- покрытие плат 3С2;
- встроенный ПИД регулятор с автонастройкой;
- логический контроллер PLC;
- безопасное отключение момента, режим STO;
- управление асинхронными и синхронными двигателями;
- автоматическая адаптация двигателя;
- режим "подхвата";
- идентификация начального угла положения синхронного двигателя;
- встроенные настройки для приводов кранов;
- входы: 4 цифровых, 2 высокочастотных, 2 аналоговых;
- выходы: 1 цифровой, 1 высокочастотный, 1 аналоговый, 2 релейных;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485;
- съёмная выносная HMI панель управления;
- встроенный ЭМС фильтр класса А2;
- входной дроссель;
- встроенный фильтр гармоник в звене постоянного тока;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- управление скоростью без датчика и с датчиком обратной связи;
- специальное программное обеспечение.

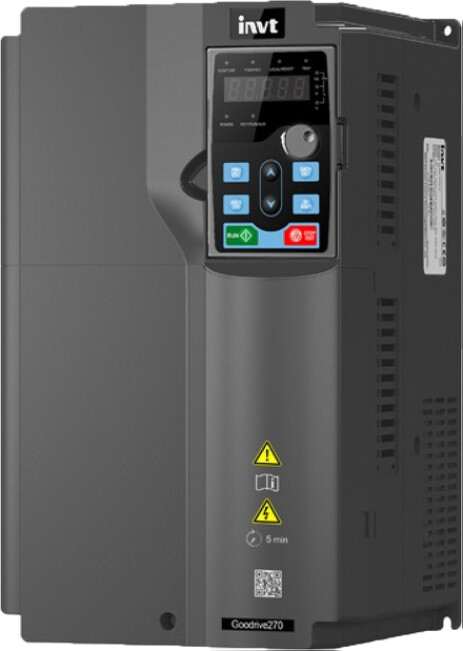

Насосно-вентиляторный частотный преобразователь INVT серии GD270
Параметры: 3Ф ~ 380 В (30...500- кВт)
Преимущества:
- степень защиты корпуса: IP00, IP20;
- перегрузочная способность 110% в течение 60 сек;
- перегрузочная способность при старте 150% ;
- выходная частота 0…400 Гц;
- управление скоростью без датчика;
- 2 встроенных ПИД регулятора с автонастройкой;
- общее количество подключаемых насосов - 8;
- логический контроллер PLC;
- автоматическая адаптация двигателя;
- мультизонное регулирование;
- встроенные настройки для вентиляторов и насосов;
- режим "подхвата";
- входы: 6 цифровых, 2 аналоговых;
- выходы: 2 цифровых, 1 релейный, 2 аналоговых;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485, USB, Modbus RTU, Profibus DP, Profinet, CANopen;
- съёмная выносная панель управления;
- встроенный ЭМС фильтр класса А2;
- входной дроссель;
- встроенный фильтр гармоник в звене постоянного тока;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- покрытие плат 3С2;
- специальное программное обеспечение.

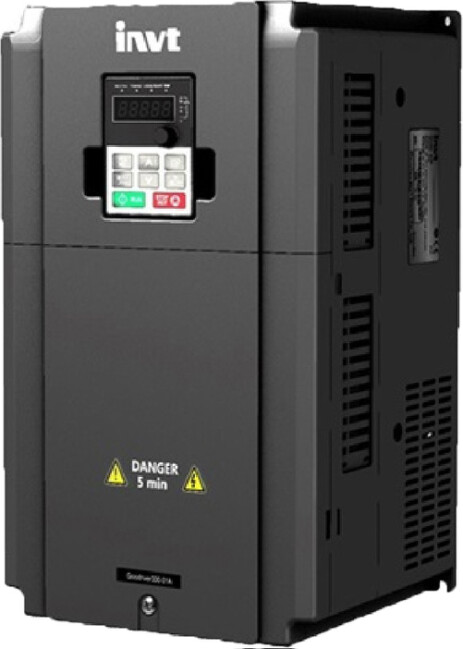

Частотный преобразователь для привода компрессоров INVT серии GD300-01А
Параметры: 3Ф ~ 380 В (7,5...500 кВт)
Преимущества:
- степень защиты корпуса: IP20;
- перегрузочная способность 150% в течение 60 сек;
- перегрузочная способность при старте 150% ;
- выходная частота 0…400 Гц;
- замкнутое управление скоростью без датчика;
- встроенный ПИД регулятора с автонастройкой;
- входы: 3 цифровых, 2 аналоговых;
- входы: 3 цифровых, 2 аналоговых;
- аналоговый вход темепературы;
- аналоговый вход давления;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485, Modbus RTU;
- съёмная выносная панель управления;
- встроенный ЭМС фильтр класса А2;
- входной дроссель;
- встроенный фильтр гармоник в звене постоянного тока;
- встроенные функции PSD и OLP вентилятора;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- покрытие плат 3С2;
- специальное программное обеспечение.

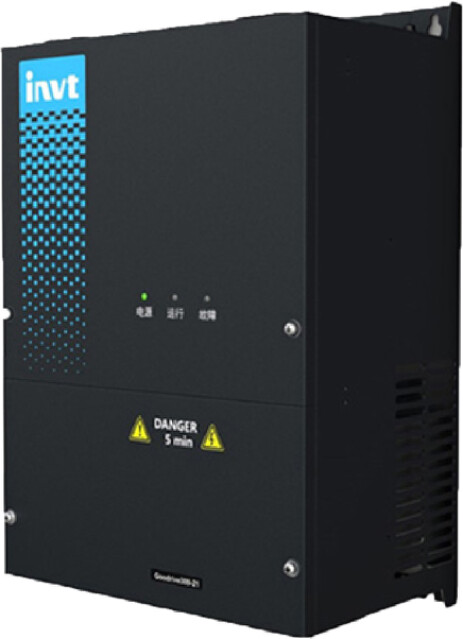

Компрессорный частотный преобразователь INVT серии GD300-21
Параметры: 3Ф ~ 380 В (7,5...90 кВт)
Преимущества:
- степень защиты корпуса: IP20;
- перегрузочная способность 120% в течение 60 сек;
- перегрузочная способность при старте 150% ;
- выходная частота 0…400 Гц;
- управление скоростью без датчика;
- 2 встроенных ПИД регулятора с автонастройкой;
- логический контроллер PLC;
- режим сна и пробуждения;
- постоянный контроль давления и температуры;
- автоматическая адаптация двигателя;
- встроенные настройки для компрессоров;
- режим "подхвата";
- входы: 1 цифровой, 2 аналоговых;
- аналоговый вход давления-двухканальный;
- аналоговый вход температуры-двухканальный;
- выходы: 1 цифровой, 2 релейных;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485;
- съёмная выносная HMI панель управления;
- встроенный ЭМС фильтр класса А2;
- входной дроссель;
- встроенный фильтр гармоник в звене постоянного тока;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- покрытие плат 3С2;
- специальное программное обеспечение.
Лифтовый частотный преобразователь INVT серии GD300L
Параметры: 3Ф ~ 380 В (1,5...30 кВт)
Преимущества:
- степень защиты корпуса: IP20;
- перегрузочная способность 150% в течение 60 сек, 180% в течение 10 сек, 200% в течение 1 сек;
- перегрузочная способность при старте 150% ;
- выходная частота 0…400 Гц;
- алгоритмы управления SBPWN, VVC, VC;
- входной дроссель;
- режим "подхвата";
- встроенный ПИД регулятор с автонастройкой;
- логический контроллер PLC;
- безопасное отключение момента, режим STO;
- управление асинхронными и синхронными двигателями;
- автоматическая адаптация двигателя;
- идентификация начального угла положения синхронного двигателя;
- встроенные настройки для приводов лифтов;
- управление скоростью без датчика и с датчиком обратной связи;
- входы: 8 цифровых, 1 аналоговый;
- выходы: 1 цифровой, 1 аналоговый, 3 релейных;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485;
- съёмная выносная HMI панель управления;
- встроенный ЭМС фильтр класса А2;
- встроенный фильтр гармоник в звене постоянного тока;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- покрытие плат 3С2;
- специальное программное обеспечение.

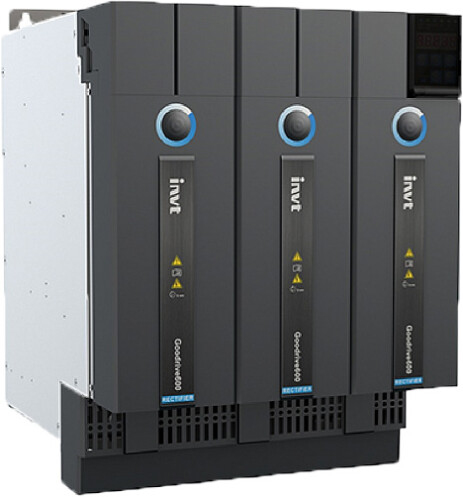

Многоприводный инвертор INVT серии GD600
Параметры: 3Ф ~ 380 В (1,5...75 кВт)
Преимущества:
- выпрямитель: Uвх-3Ф~ 380 В, Uвых-DC 457...684 В;
- инвертор: Uвх-DC 457...684 В, Uвых-3Ф~ 0...480 В;
- степень защиты корпуса: IP20;
- перегрузочная способность 150% в течение 60 сек, 180% в течение 10 сек, 200% в течение 1 сек;
- перегрузочная способность при старте 200% ;
- выходная частота 0…400 Гц;
- алгоритмы управления SBPWN, SVC, FVC;
- встроенный ПИД регулятор с автонастройкой;
- логический контроллер PLC;
- безопасное отключение момента, режим STO;
- управление асинхронными и синхронными двигателями;
- автоматическая адаптация двигателя;
- идентификация начального угла положения синхронного двигателя;
- режим "подхвата";
- входы: 4 цифровых, 2 аналоговых;
- выходы: 1 цифровой, 1 аналоговый, 2 релейных;
- все входы/выходы программируемые;
- интерфейсы (порты) RS485;
- съёмная выносная HMI панель управления;
- встроенный ЭМС фильтр класса А2;
- входной дроссель;
- многофункциональная защита электродвигателя, в т.ч. тепловая;
- покрытие плат 3С2;
- специальное программное обеспечение.
Каталоги, инструкции, техническая документация INVT
