Подшипниковые узлы FKL для сельхозтехники — квадратный корпус

Узлы с квадратным корпусом для сельхозмашин.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

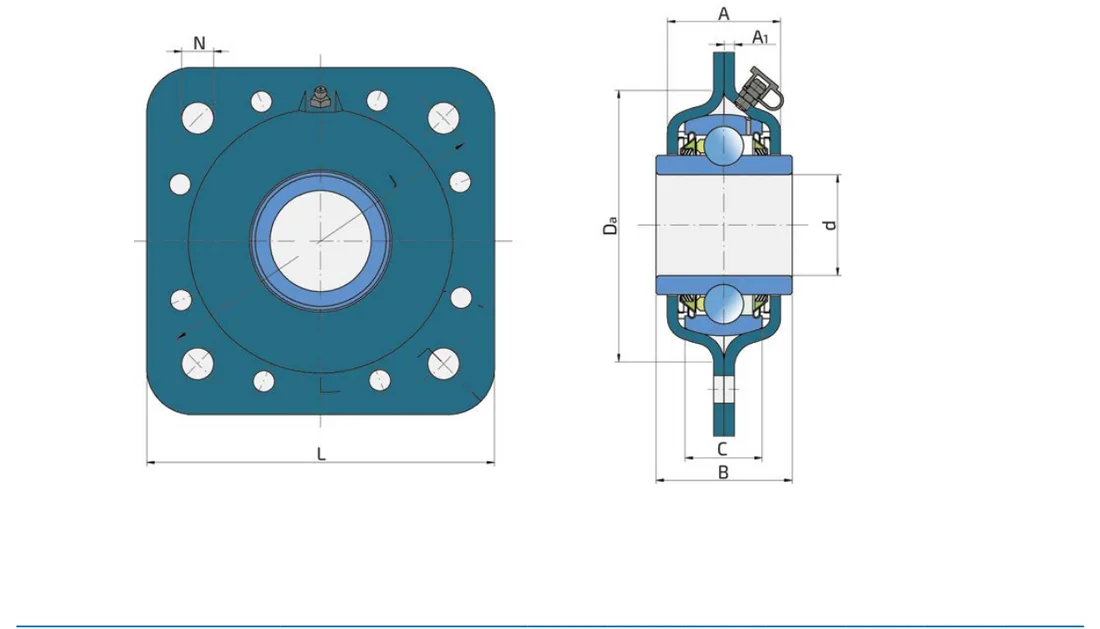

Чертёж и обозначения: Подшипниковые узлы FKL для сельхозтехники — квадратный корпус — Чертёж и обозначения

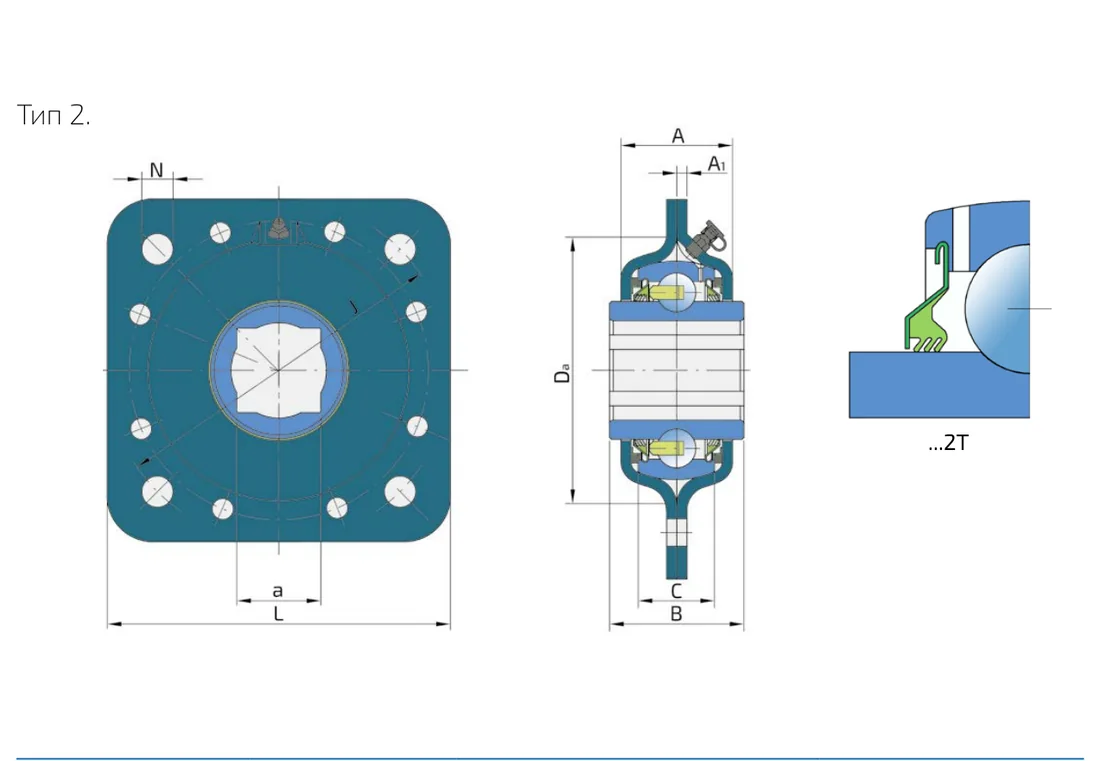

Чертёж и исполнения (продолжение): Подшипниковые узлы FKL для сельхозтехники — квадратный корпус — Чертёж и исполнения (продолжение)

Размеры, масса и обозначения

Найти в таблице18 из 18

Размер вала			Размеры (мм)								Рекомендации для макс. нагрузки			Масса		Тип	Обозначение
a-квадратное отверстие мм	дюйм	d-круглое отверстие мм	B	A	A₁	C	Da	L	J	N	радиальная фунт кН	радиальная фунт кН	осевая фунт кН	фунт	кг	Тип	Обозначение
-	1,765	44,831	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,32	1,51	1	GWST 209PPB12
25	-	-	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,92	1,78	2	GWST 209PPB26
30	-	-	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,72	1,69	2	GWST 209PPB28
32,8	-	-	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,56	1,63	2	GWST 209PPB29
30	-	-	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,72	1,69	2	GWST 209PPB31
30	-	-	45	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,90	1,77	2	GWST 209PPB32
-	1,5004	38,11	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,56	1,63	1	GWST 209PPB38
-	1,5236	38,7	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,56	1,63	1	GWST 209PPB39
-	1,5748	40	42,85	39	3,5	22	97	127	127	13,5	1750	7,7	860 3.8	3,56	1,62	1	GWST 209PPB40
-	2,1882	55,58	55,55	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	4,51	2,05	1	GWST 211PPB15
-	2,1882	55,58	55,55	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	4,51	2,05	1	GWST 211PPB15.H
40,5	-	-	45	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	4,95	2,25	2	GWST 211PPB40
39,25	-	-	55,55	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	5,39	2,45	2	GWST 211PPB40.X1
35	-	-	55,55	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	5,83	2,65	2	GWST 211PPB40.X2
40,5	-	-	55,55	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	5,39	2,45	2	GWST 211PPB43
40,5	-	-	45	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	4,98	2,26	2	GWST 211PPBP40
40,5	-	-	45	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	4,98	2,26	2	GWST 211PPBJ40
-	2,1654	55	55	44,7	4	25	113	140	140	13,5	2200	9,8	1150 5.1	4,98	2,26	1	LSST 211 X3-3

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 88–89 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
