Уплотнения подшипников FKL: 2Z, 2RS, 2S, 2F, 2T, 2P и кассетное — какое выбрать

Срок службы подшипника в сельхозмашине, вентиляторе или приводе конвейера во многом определяет уплотнение: оно удерживает смазку внутри и не пускает пыль, землю и воду. Производитель FKL выпускает подшипники и узлы с разными видами уплотнений, и в обозначении это видно по буквам: 2Z, 2RS, 2S, 2F, 2T, 2TB, 2P, 2PB, TDT. В статье разберём каждый вид по каталогу, покажем различия в трении и допустимой частоте вращения и подскажем, какое уплотнение выбрать для вашей техники.

Зачем нужны уплотнения

Применение уплотнений — эффективное решение, которое увеличивает срок службы подшипника. Крышки или уплотнения могут устанавливаться только с одной стороны подшипника или с обеих. В закрытых подшипниках FKL заводская смазка рассчитана на весь срок службы, и при уплотнениях и маслоотражательных кольцах с обеих сторон повторное смазывание, как правило, не требуется — за исключением очень неблагоприятных условий работы.

Виды уплотнений FKL

2Z — стальная шайба

Простое и дешёвое бесконтактное уплотнение со штампованной стальной шайбой. Смазка предотвращает проникновение крупных частиц. Допускает максимальные частоты вращения и применяется для радиальных однорядных шариковых подшипников.

2RS и 2S — однокромочные резинометаллические

2RS — предыдущее поколение одноступенчатого уплотнения. Оно защищает от земли, пыли и воды, но изнашивается быстрее новых видов из-за абразивных частиц, а из-за трения допустимые обороты ниже. Его заменило улучшенное уплотнение 2S: между стальной шайбой и резиновой кромкой образован лабиринт, а кромка даёт контактное уплотнение, которое не пускает мелкие примеси, воду, влагу и пар. По традиции, у корпусных подшипников типа Y с уплотнением 2RS дополнительного обозначения уплотнения нет. 2S подходит для нейтральных условий.

2F — с маслоотражательным кольцом

Двухступенчатое уплотнение: маслоотражательное кольцо на внутреннем кольце защищает от крупных частиц и образует лабиринт со стальной шайбой, дальше идёт уплотнение типа 2S. Трение и частота вращения как у 2S, но защита лучше, поэтому 2F подходит для более тяжёлых условий. Применяется для корпусных подшипников типа Y.

2T и 2TB — трёхкромочные

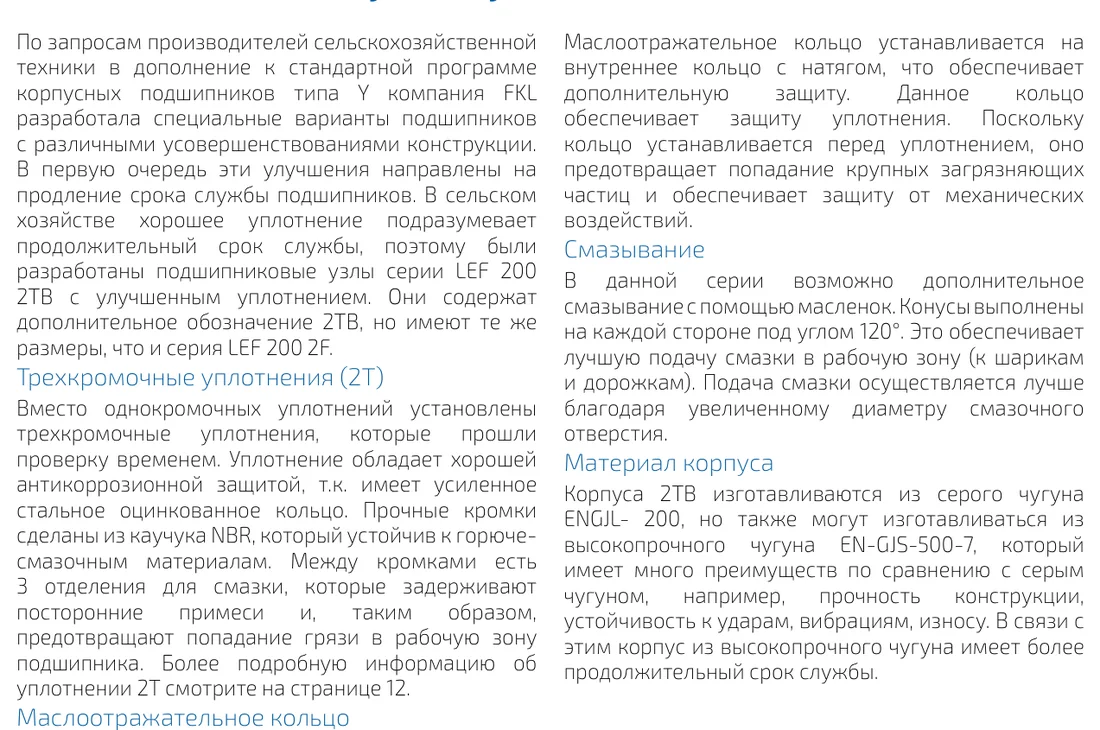

Конструкция та же, что у 2S, но кромок три. Уплотняет лучше, но трение выше, поэтому допустимая частота вращения не превышает 500 об/мин. Уплотнение выходит за пределы ширины наружного кольца и применяется для специальных подшипников сельхозмашин; для дисковых борон оно практически стандартное. Вариант 2TB — сочетание 2T с усиленным маслоотражательным кольцом: значительно лучше защищает от крупных частиц, почвы, пыли и механических воздействий.

2P и 2PB — пятикромочные

Похожи на 2T, но кромок пять. Лучше уплотняют, но и трение больше, допустимая частота вращения тоже не более 500 об/мин. Каучук NBR выдерживает температуры более 110 °C. 2PB — это 2P плюс усиленное маслоотражательное кольцо.

TDT — комбинированное шестикромочное

Двойное трёхкромочное уплотнение защищает подшипник с наружной стороны, одинарное трёхкромочное — с внутренней, плюс металлическая крышка толщиной 1 мм. Каталог называет её лучшей системой уплотнения для сельскохозяйственной техники. Применяется в подшипниковых узлах ARMOR.

Кассетное уплотнение

Разработано для трудных условий неблагоприятной окружающей среды. Наружная сторона наполовину металлическая, наполовину резиновая, что обеспечивает надёжное крепление в отверстии; внутренняя сторона покрыта резиной. Уплотнение защищает от жидких и твёрдых примесей и значительно увеличивает срок эксплуатации подшипника. Кассетные уплотнения применяются в ступицах Agro Point и в подшипниках дисковых борон. У ступиц FKL лабиринтная конструкция кассетного уплотнения имеет множество кромок, оцинкованный металл и усиленную кромку, а смазка высокого качества и подпружиненное радиальное уплотнение сохраняют защиту при загрязнении.

Сводная таблица

Уплотнения в обозначениях подшипников для сельхозтехники

У подшипников для сельскохозяйственной техники тип уплотнения записан в суффиксе обозначения вместе с формой наружного кольца. Из таблицы суффиксов каталога:

• PP — трёхкромочное уплотнение, цилиндрическая поверхность наружного кольца;
• PPB и KPPB — трёхкромочное уплотнение, сферическая поверхность наружного кольца;
• KRR — однокромочное уплотнение, цилиндрическая поверхность наружного кольца;
• RRB и KRRB — однокромочное уплотнение, сферическая поверхность наружного кольца;
• 2RS1 — однокромочное резинометаллическое уплотнение с обеих сторон;
• 2TC — трёхкромочное уплотнение с обеих сторон плюс металлическая крышка;
• 2PC — пятикромочное уплотнение с обеих сторон плюс маслоотражательное кольцо.

Например, 204KRR2 — подшипник с однокромочным уплотнением и цилиндрическим наружным кольцом, GWST 209PPB13 — узел с трёхкромочным уплотнением и сферическим наружным кольцом. Полный список суффиксов и префиксов — в справочнике.

Смазка: что нужно знать

Подшипники FKL со встроенным уплотнением заполнены литиевой смазкой класса консистенции 2 с вязкостью базового минерального масла около 90 мм²/с; температурный интервал применения — от −30 до +120 °C. Подшипники и узлы с маслёнками можно смазывать повторно: такая возможность предусмотрена для корпусных подшипников типа Y и узлов с маслёнками и каналами для подачи смазки.

Практические правила из каталога:

• смазки на основе лития и кальция обычно совместимы между собой, но не смешиваются со смазками на основе натрия;
• в узле, из которого смазка вытекает из-за низкой консистенции, смазку нужно не пополнять, а полностью заменить;
• если интервал повторного смазывания меньше 6 месяцев, смазку пополняют через половину расчётного интервала (0,5 t₁), а не позднее чем через три пополнения заменяют полностью; количество добавляемой смазки Gp = 0,005·D·B (граммы), где D — наружный диаметр, B — общая ширина подшипника, мм;
• если интервал больше 6 месяцев, из подшипника удаляют всю старую смазку и закладывают новую;
• на корпусе должна быть маслёнка и выпускное отверстие, иначе избыток смазки в полости корпуса приводит к перегреву;
• интервал повторного смазывания по диаграмме действителен для литиевой смазки до 70 °C; на каждые 15 °C выше 70 °C интервал сокращают вдвое, а для вертикальных валов — в два раза.

Подробнее и с диаграммой интервалов — в справочнике.

Как выбрать уплотнение

1. Нейтральные условия и средние обороты — 2RS или 2S.
2. Тяжёлые условия, пыль, брызги — 2F.
3. Диски борон, сеялки, катки: земля, трава, проволока — 2TB, 2PB, а для самых тяжёлых — TDT и узлы ARMOR.
4. Высокие частоты вращения — не выбирайте трёх- и пятикромочные уплотнения: их предел 500 об/мин.

Чтобы подобрать узел и уточнить стоимость, отправьте обозначение или описание условий на zapros@nakleit.ru.
