Корпусные подшипники FKL типа Y со стопорными винтами LE

Корпусные шариковые подшипники LE со стопорными винтами: удлинённое с двух сторон внутреннее кольцо, диаметры вала 12–120 мм.

внутреннее кольцо, удлиненное с обеих сторон
крепление стопорными винтами
резинометаллическое уплотнение + маслоотражательное кольцо
пластичная смазка на основе лития/кальция с длительным сроком службы

Типоразмеры (серия 200)

03/12, 03/15, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 20, 24

Корпусные подшипники FKL типа Y со стопорными винтами LE

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

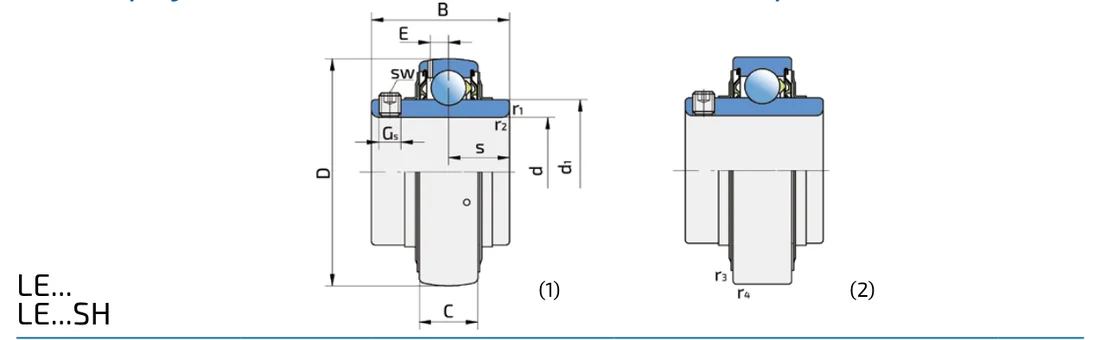

Чертёж и обозначения: Корпусные подшипники FKL типа Y со стопорными винтами LE — Чертёж и обозначения

Размеры, масса и обозначения

Найти в таблице34 из 34

Вал	Размеры (мм)										Грузоподъемность (кН)			Масса	Обозначение
d	D	B	C	s	d₁	E	Gs	sw	r₁,₂	r₃,₄	C	C₀	Pu	кг	рис. 1	рис. 2
12	40	27,4	12	11,5	24,2	3,6	M6x0.75	3	0,3	0,6	9,56	4,75	0,200	0,11	LE 203/12 2F	LE 203/12 2F.SH
15	40	27,4	12	11,5	24,2	3,6	M6x0.75	3	0,3	0,6	9,56	4,75	0,200	0,10	LE 203/15 2F	LE 203/15 2F.SH
17	40	27,4	12	11,5	24,2	3,6	M6x0.75	3	0,3	0,6	9,56	4,75	0,200	0,09	LE 203 2F	LE 203 2F.SH
20	47	31	14	12,7	28,2	4,3	M6x0.75	3	0,6	0,6	12,7	6,55	0,280	0,14	LE 204 2F	LE 204 2F.SH
25	52	34,1	15	14,3	33,6	4,3	M6x0.75	3	0,6	0,6	14	7,8	0,335	0,17	LE 205 2F	LE 205 2F.SH
25	62	38	20	15	36,6	5	M6x0.75	3	1,1	1,1	22,5	11,6	0,490	0,35	LE 305 2F	LE 305 2F.SH
30	62	38,1	18	15,9	39,7	5,1	M6x0.75	3	0,6	0,6	19,5	11,2	0,475	0,28	LE 206 2F	LE 206 2F.SH
30	72	43	23	17	44,6	5,6	M6x0.75	3	1,1	1,1	28,1	16	0,670	0,56	LE 306 2F	LE 306 2F.SH
35	72	42,9	19	17,5	46,1	5,6	M6x0.75	3	1	1	25,5	15,3	0,655	0,41	LE 207 2F	LE 207 2F.SH
35	80	48	25	19	49,5	5,7	M8x1	4	1,5	1,5	33,2	19	0,820	0,71	LE 307 2F	LE 307 2F.SH
40	80	49,2	21	19	51,8	6,1	M8x1	4	1	1	30,7	19	0,800	0,55	LE 208 2F	LE 208 2F.SH
40	90	52	27	19	56,1	6,1	M10x1	5	1,5	1,5	41	24	1,020	0,96	LE 308 2F	LE 308 2F.SH
45	85	49,2	22	19	56,6	6,1	M8x1	4	1	1,5	33,2	21,6	0,915	0,60	LE 209 2F	LE 209 2F.SH
45	100	57	29	22	62,1	7,1	M10x1	5	1,5	1,5	52,7	31,5	1,340	1,28	LE 309 2F	LE 309 2F.SH
50	90	51,6	22	19	62,5	6,4	M10x1	5	1	1,5	35,1	23,2	0,980	0,69	LE 210 2F	LE 210 2F.SH
50	110	61	32	22	68,7	7,9	M12x1.5	6	2	2	61,8	38	1,600	1,65	LE 310 2F	LE 310 2F.SH
55	100	55,6	25	22,2	69,1	7	M10x1	5	1	2	43,6	29	1,25	0,94	LE 211 2F	LE 211 2F.SH
55	120	66	34	25	75,3	8,5	M12x1.5	6	2	2	71,5	45	1,90	2,07	LE 311 2F	LE 311 2F.SH
60	110	65,1	26	25,4	75,5	7,7	M10x1	5	1,5	2	52,7	36	1,53	1,30	LE 212 2F	LE 212 2F.SH
60	130	71	36	26	81,8	9	M12x1.5	6	2,1	2,1	81,0	52	2,20	2,60	LE 312 2F	LE 312 2F.SH
65	120	68,3	27	25,4	82,5	7,6	M10x1	5	1,5	2	57,2	40	1,70	1,70	LE 213 2F	LE 213 2F.SH
65	140	75	39	30	88,3	9,4	M12x1.5	6	2,1	2,1	92,3	60	2,50	3,25	LE 313 2F	LE 313 2F.SH
70	125	69,9	28	30,2	87,1	8,1	M10x1	5	1,5	2	62,4	44	1,86	1,90	LE 214 2F	LE 214 2F.SH
70	150	78	41	33	94,9	10	M12x1.5	6	2,1	2,1	104	68	2,75	3,89	LE 314 2F	LE 314 2F.SH
75	130	73,3	29	27	92,1	8,3	M10x1	5	1,5	2	66,3	49	2,04	2,10	LE 215 2F	LE 215 2F.SH
80	140	77,8	30	30,2	97,4	8,2	M10x1	5	2	2,5	72,8	53	2,16	2,80	LE 216 2F	LE 216 2F.SH
85	150	81	34	30,2	105	9,3	M12x1.5	6	2	2,5	83,2	62	2,50	3,30	LE 217 2F	LE 217 2F.SH
90	160	89	36	35	112,5	10	M12x1.5	6	2	2,5	95,6	72	2,70	4,10	LE 218 2F	LE 218 2F.SH
90	190	96	48	42	121	14,3	M16x1.5	8	3	3	151	108	3,80	7,87	LE 318 2F	LE 318 2F.SH
100	180	98,4	40	35	112,5	10	M12x1.5	6	2	2,5	124	93	3,35	5,65	LE 220 2F	LE 220 2F.SH
100	215	108	54	40	121	14,3	M16x1.5	10	3	3	174	140	4,75	11,2	LE 320 2F	LE 320 2F.SH
110	240	117	60	46	149	18	M18x1.5	10	3	3	203	180	5,70	15,1	LE 322 2F	LE 322 2F.SH
120	215	73,5	40	28,5	146,4	14	M12x1.5	6	2	2,5	155	113	3,90	6,20	LE 224 2F	LE 224 2F.SH
120	260	126	64	51	164	19,2	M18x1.5	10	3	3	208	186	5,70	19	LE 324 2F	LE 324 2F.SH

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 32–33 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
