Корпусные подшипники FKL типа Y с эксцентриковым стопорным кольцом UY

Корпусные шариковые подшипники UY с эксцентриковым стопорным кольцом для быстрого монтажа на вал.

Типоразмеры (серия 200)

03/12, 03/15, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

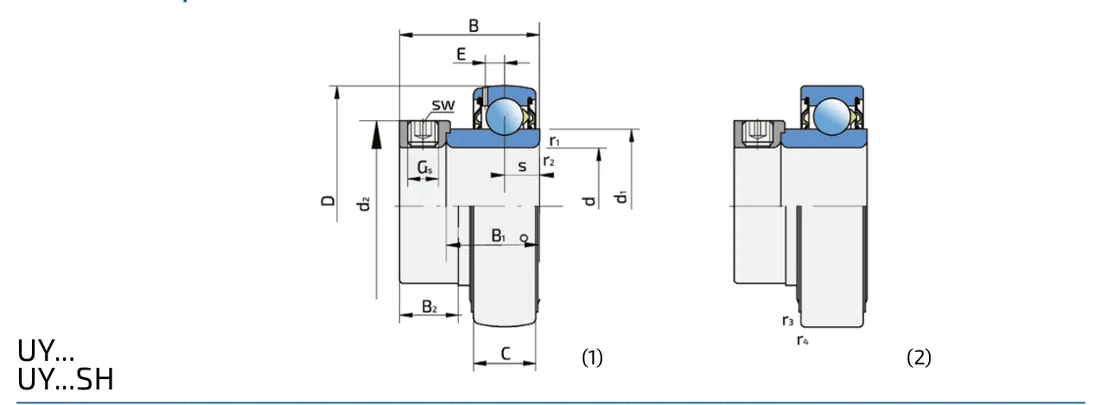

Чертежи и исполнения

Вал	Размеры (мм)													Грузоподъемность (кН)			Масса	Обозначение
d	D	B	C	s	d₁	B₁	d₂	B₂	E	Gs	sw	r₁,₂	r₃,₄	C	C₀	Pu	кг	рис. 1	рис. 2
12	40	28,6	12	6,5	24,2	19,1	28,6	13,5	3,6	M6x0.75	3	0,3	0,6	9,56	4,75	0,200	0,09	UY 203/12 2S	UY 203/12 2S.SH
15	40	28,6	12	6,5	24,2	19,1	28,6	13,5	3,6	M6x0.75	3	0,3	0,6	9,56	4,75	0,200	0,08	UY 203/15 2S	UY 203/15 2S.SH
17	40	28,6	12	6,5	24,2	19,1	28,6	13,5	3,6	M6x0.75	3	0,3	0,6	9,56	4,75	0,200	0,07	UY 203 2S	UY 203 2S.SH
20	47	31	14	7,5	28,2	21,5	33	13,5	4,3	M6x0.75	3	0,6	0,6	12,7	6,55	0,280	0,11	UY 204 2S	UY 204 2S.SH
25	52	31	15	7,5	33,6	21,5	37,4	13,5	4,3	M6x0.75	3	0,6	0,6	14	7,8	0,335	0,14	UY 205 2S	UY 205 2S.SH
30	62	35,7	18	9	39,7	23,8	44,2	16	5,1	M8x1	4	0,6	0,6	19,5	11,2	0,475	0,23	UY 206 2S	UY 206 2S.SH
35	72	38,9	19	9,5	46,1	25,4	51,2	17,5	5,6	M10x1	5	1	1	25,5	15,3	0,655	0,31	UY 207 2S	UY 207 2S.SH
40	80	43,7	21	11	51,8	30,2	58,2	18,3	6,1	M10x1	5	1	1,5	30,7	19	0,800	0,43	UY 208 2S	UY 208 2S.SH
45	85	43,7	22	11	56,6	30,2	63,6	18,3	6,1	M10x1	5	1	1,5	33,2	21,6	0,915	0,48	UY 209 2S	UY 209 2S.SH
50	90	43,7	22	11	62,5	30,2	67,6	18,3	6,4	M10x1	5	1	1,5	35,1	23,2	0,980	0,54	UY 210 2S	UY 210 2S.SH
55	100	48,4	25	12,5	69,1	32,5	76,2	20,6	7	M10x1	5	1	2	43,6	29	1,25	0,98	UY 211 2S	UY 211 2S.SH
60	110	53,3	26	13,5	75,5	37,5	84	22,3	7,7	M10x1	5	1,5	2	52,7	36	1,53	1,3	UY 212 2S	UY 212 2S.SH

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 34–35 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
