Корпусные подшипники FKL типа Y с удлинённым стандартным внутренним кольцом LS
Корпусные шариковые подшипники LS с удлинённым стандартным внутренним кольцом.
- внутреннее кольцо, удлиненное с обеих сторон
- крепление на вал с натягом
- резинометаллическое уплотнение + маслоотражательное кольцо
- пластичная смазка на основе лития/кальция с длительным сроком службы
| Типоразмеры (серия 200) | 05, 06, 07, 08, 09, 10, 11 |
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

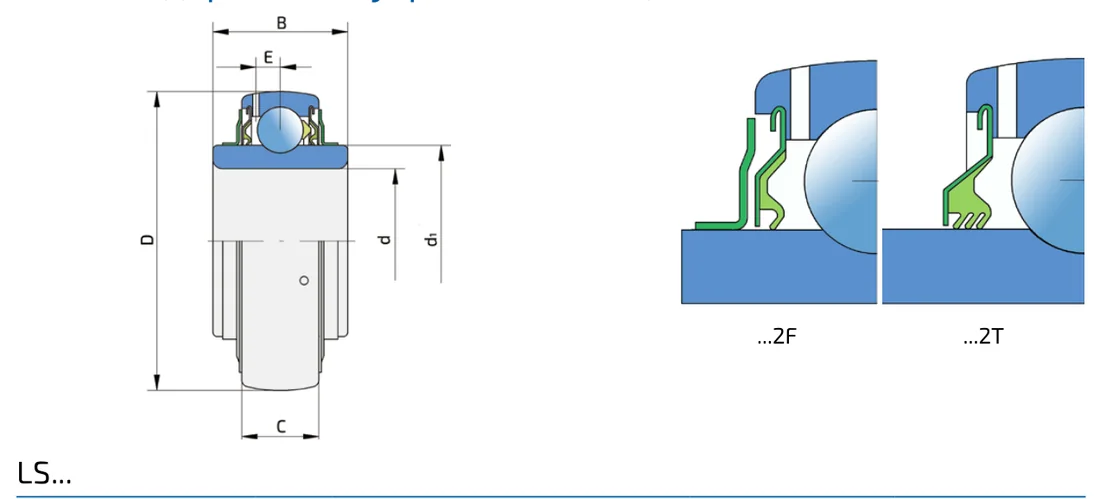

Чертежи и исполнения
Размеры, масса и обозначения
| Вал | Размеры (мм) | Грузоподъемность (кН) | Масса | Обозначение | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | d₁ | E | C | Co | Pu | кг | |
| 25 | 52 | 24 | 15 | 33,6 | 4,3 | 14 | 7,8 | 0,335 | 0,14 | LS 205 2F |
| 30 | 62 | 28 | 18 | 39,7 | 5,1 | 19,5 | 11,2 | 0,475 | 0,23 | LS 206 2F |
| 35 | 72 | 30,5 | 19 | 46,1 | 5,6 | 25,5 | 15,3 | 0,655 | 0,31 | LS 207 2F |
| 40 | 80 | 33,9 | 21 | 51,8 | 6,1 | 30,7 | 19 | 0,800 | 0,43 | LS 208 2F |
| 45 | 85 | 35 | 22 | 56,6 | 6,1 | 33,2 | 21,6 | 0,915 | 0,53 | LS 209 2F |
| 50 | 90 | 37 | 22 | 62,5 | 6,4 | 35,1 | 23,2 | 0,980 | 0,6 | LS 210 2F |
| 55 | 100 | 40 | 25 | 69,1 | 7 | 43,6 | 29 | 1,25 | 0,79 | LS 211 2F |
