Корпусные подшипники FKL типа Y с коническим отверстием и закрепительной втулкой LK

Корпусные шариковые подшипники LK с коническим отверстием, комплектуются закрепительной втулкой H.

Типоразмеры (серия 200)

05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

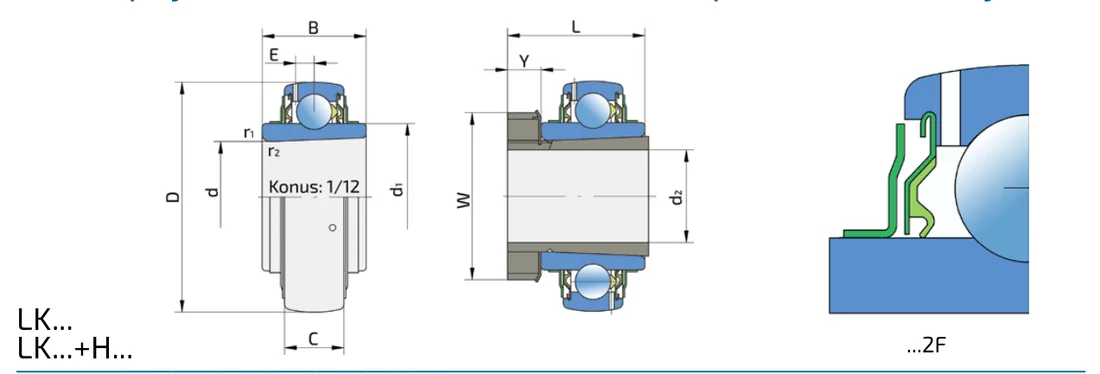

Чертежи и исполнения

Найти в таблице26 из 26

Вал	Размеры (мм)									Грузоподъемность (кН)			Масса	Обозначение
d₂	d	D	L	B	C	d₁	W	Y	E	C	Co	Pu	кг
20	25	52	-	24	15	33,6	-	-	4,3	14	7,8	0,232	0,13	LK 205 2F
20	25	52	35	24	15	33,6	38	8	4,3	14	7,8	0,232	0,22	LK 205 2F+H 2305
25	30	62	-	28	18	39,7	-	-	5,1	19,5	11,3	0,335	0,22	LK 206 2F
25	30	62	38	28	18	39,7	45	8	5,1	19,5	11,3	0,335	0,33	LK 206 2F+H 2306
30	35	72	-	30,5	19	46,1	-	-	5,6	25,5	15,3	0,445	0,29	LK 207 2F
30	35	72	43	30,5	19	46,1	52	9	5,6	25,5	15,3	0,445	0,47	LK 207 2F+H 2307
35	40	80	-	33,9	21	52	-	-	6,1	32,5	19,8	0,560	0,41	LK 208 2F
35	40	80	46	33,9	21	52	58	10	6,1	32,5	19,8	0,560	0,63	LK 208 2F+H 2308
40	45	85	-	35	22	56,6	-	-	6,1	32,5	20,4	0,640	0,47	LK 209 2F
40	45	85	50	35	22	56,6	65	11	6,1	32,5	20,4	0,640	0,73	LK 209 2F+H 2309
45	50	90	-	37	22	62,5	-	-	6,4	35	23,2	0,695	0,51	LK 210 2F
45	50	90	55	37	22	62,5	70	12	6,4	35	23,2	0,695	0,86	LK 210 2F+H 2310
50	55	100	-	40	25	69,1	-	-	7	43,5	29	0,865	0,75	LK 211 2F
50	55	100	59	40	25	69,1	75	12	7	43,5	29	0,865	1,10	LK 211 2F+H 2311
55	60	110	-	42,5	26	75,5	-	-	7,7	52	36	1,060	1,05	LK 212 2F
55	60	110	62	42,5	26	75,5	80	13	7,7	52	36	1,060	1,40	LK 212 2F+H 2312
60	65	120	-	38	27	82,5	-	-	7,6	57	40	1,180	1,30	LK 213 2F
60	65	120	65	38	27	82,5	98	14	7,6	57	40	1,180	1,70	LK 213 2F+H 2313
65	75	130	-	41	29	92,1	-	-	8,3	62	44,5	1,44	1,54	LK 215 2F
65	75	130	73	41	29	92,1	98	15	8,3	62	44,5	1,44	2,59	LK 215 2F+H 2315
70	80	140	-	44	30	97,4	-	-	8,2	72	54	1,53	1,99	LK 216 2F
70	80	140	78	44	30	97,4	105	17	8,2	72	54	1,53	3,27	LK 216 2F+H 2316
75	85	150	-	46	34	105	-	-	8,2	85	65	1,72	2,47	LK 217 2F
75	85	150	82	46	34	105	110	18	8,2	85	65	1,72	3,92	LK 217 2F+H 2317
80	90	160	-	58	36	112	-	-	10	102	79	1,96	2,99	LK 218 2F
80	90	160	86	58	36	112	120	18	10	102	79	1,96	4,68	LK 218 2F+H 2318

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 43 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
