Корпусные подшипники FKL типа Y с поводковым пазом во внутреннем кольце LN

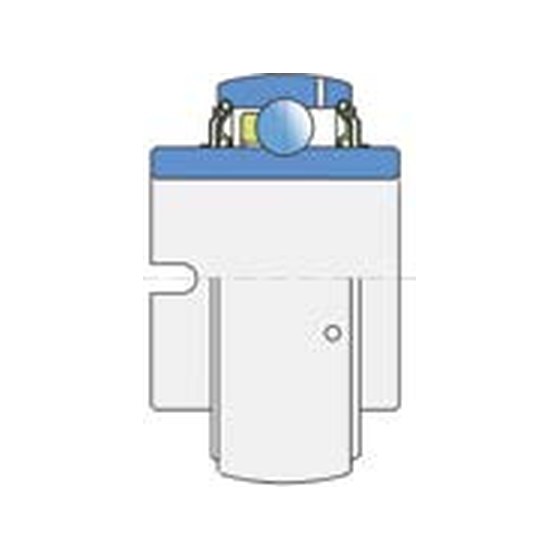

Корпусные шариковые подшипники LN с поводковым пазом во внутреннем кольце.
- поводковый паз во внутреннем кольце
- внутреннее кольцо, удлиненное с обеих сторон
- резинометаллическое уплотнение + маслоотражательное кольцо
- пластичная смазка на основе лития/кальция с длительным сроком службы
| Типоразмеры (серия 200) | 04, 06, 07 |
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

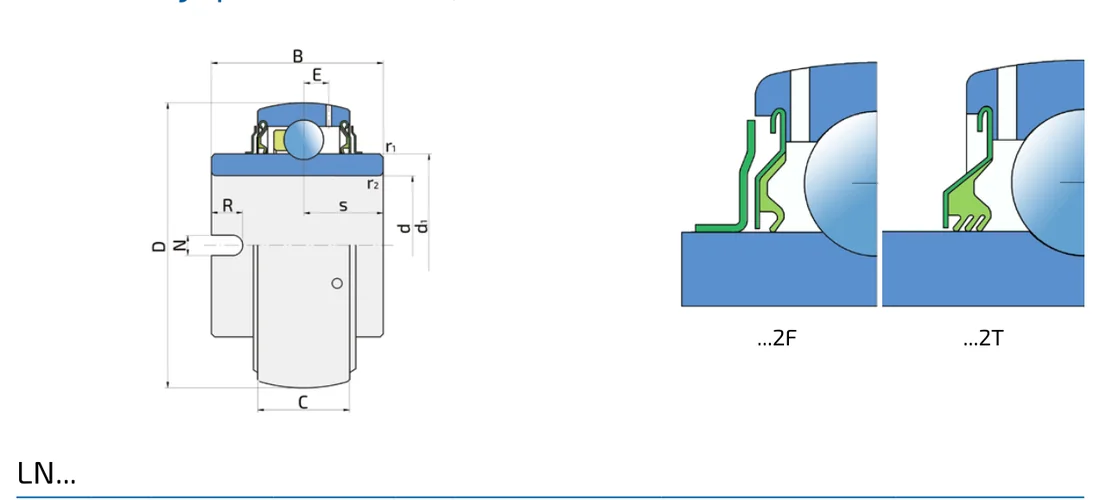

Чертежи и исполнения
Размеры, масса и обозначения
| Вал | Размеры (мм) | Грузоподъемность (кН) | Масса | Обозначение | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | d₁ | N | R | E | C | Co | Pu | кг | |
| 20 | 47 | 34,1 | 14 | 28,2 | 7 | 7 | 4,3 | 12,7 | 6,55 | 0,280 | 0,16 | LN 204 2F |
| 30 | 62 | 36,5 | 18 | 39,7 | 8 | 7 | 5,1 | 19,5 | 11,2 | 0,475 | 0,30 | LN 206 2F |
| 35 | 72 | 37,7 | 19 | 46,1 | 8 | 7 | 5,6 | 25,5 | 15,3 | 0,655 | 0,49 | LN 207 2F |
