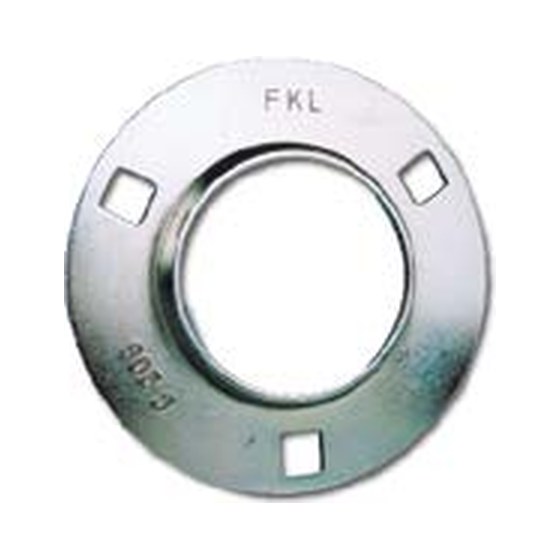

Фланцевые подшипниковые узлы FKL типа Y — круглый штампованный корпус C

Фланцевые узлы с круглым штампованным корпусом C.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

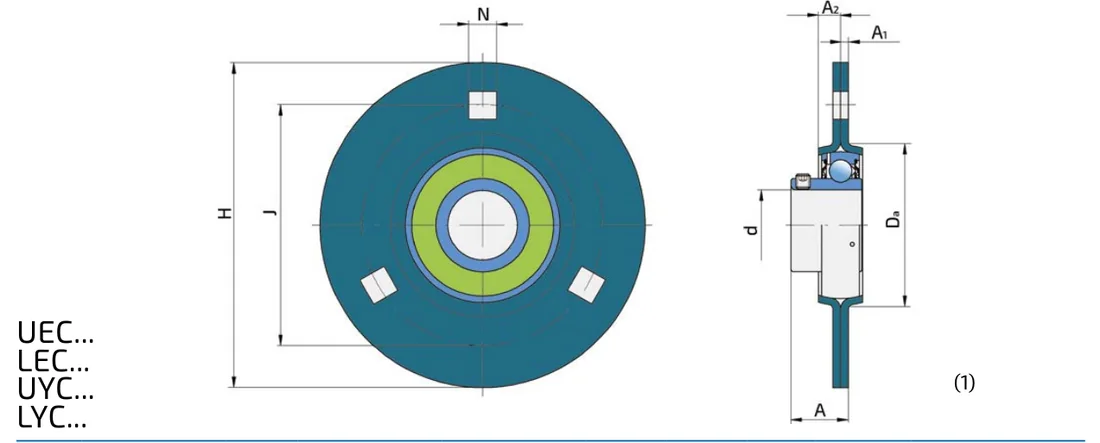

Чертёж и обозначения: Фланцевые подшипниковые узлы FKL типа Y — круглый штампованный корпус C — Чертёж и обозначения

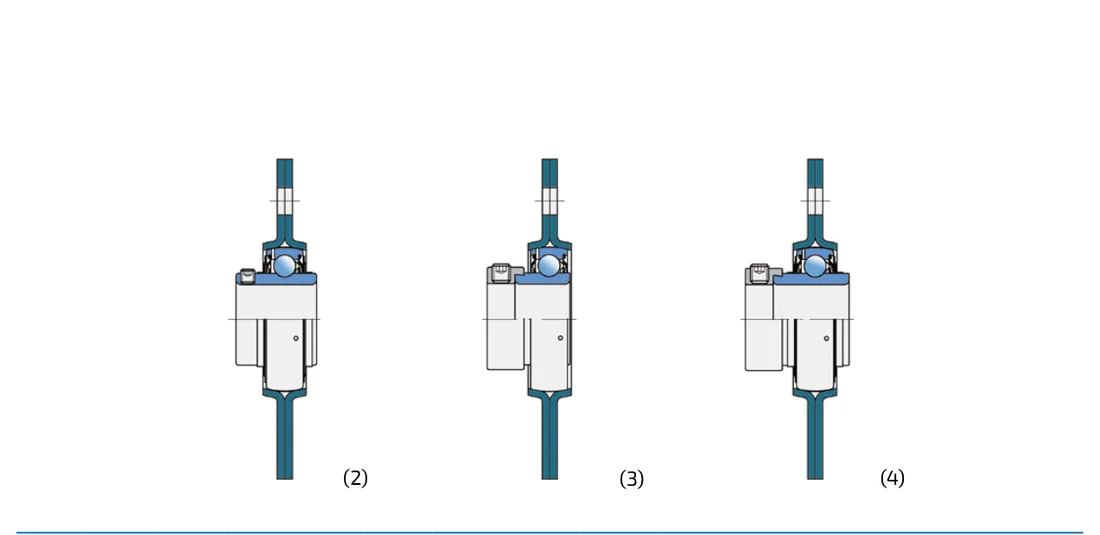

Чертёж и исполнения (продолжение): Фланцевые подшипниковые узлы FKL типа Y — круглый штампованный корпус C — Чертёж и исполнения (продолжение)

Размеры, масса и обозначения

Найти в таблице38 из 38

Вал	Размеры (мм)							Допуст. нагрузка (кН)		Рис.	Масса	Обозначение
d	A	A₁	A₂	Da	H	J	N	рад.	осев.	Рис.	кг	Обозначение
17	17,9	2	7	49	81	63	7,1	2,5	1,2	1	0,20	UEC 203 2S
17	17,9	2	7	49	81	63	7,1	2,5	1,2	2	0,22	LEC 203 2F
17	24,1	2	7	49	81	63	7,1	2,5	1,2	3	0,24	UYC 203 2S
17	24,3	2	7	49	81	63	7,1	2,5	1,2	4	0,26	LYC 203 2F
20	20,3	2	8	55	91	71,5	8,7	3,3	1,6	1	0,28	UEC 204 2S
20	20,3	2	8	55	91	71,5	8,7	3,3	1,6	2	0,30	LEC 204 2F
20	25,5	2	8	55	91	71,5	8,7	3,3	1,6	3	0,32	UYC 204 2S
20	28,6	2	8	55	91	71,5	8,7	3,3	1,6	4	0,35	LYC 204 2F
25	21,5	2	9	60	95	76	8,7	3,6	1,8	1	0,33	UEC 205 2S
25	21,8	2	9	60	95	76	8,7	3,6	1,8	2	0,36	LEC 205 2F
25	25,5	2	9	60	95	76	8,7	3,6	1,8	3	0,36	UYC 205 2S
25	28,9	2	9	60	95	76	8,7	3,6	1,8	4	0,41	LYC 205 2F
30	23,5	2,5	9,5	71	112	90,5	10,5	5,0	2,5	1	0,52	UEC 206 2S
30	24,7	2,5	9,5	71	112	90,5	10,5	5,0	2,5	2	0,58	LEC 206 2F
30	29,2	2,5	9,5	71	112	90,5	10,5	5,0	2,5	3	0,58	UYC 206 2S
30	32,6	2,5	9,5	71	112	90,5	10,5	5,0	2,5	4	0,65	LYC 206 2F
35	25,8	2,5	10,5	81	122	100	10,5	6,5	3,2	1	0,69	UEC 207 2S
35	28	2,5	10,5	81	122	100	10,5	6,5	3,2	2	0,76	LEC 207 2F
35	31,9	2,5	10,5	81	122	100	10,5	6,5	3,2	3	0,81	UYC 207 2S
35	34,8	2,5	10,5	81	122	100	10,5	6,5	3,2	4	0,89	LYC 207 2F
40	28,8	3,5	11	91	148	119	13,5	7,5	3,7	1	1,16	UEC 208 2S
40	33,7	3,5	11	91	148	119	13,5	7,5	3,7	2	1,27	LEC 208 2F
40	36,2	3,5	11	91	148	119	13,5	7,5	3,7	3	1,30	UYC 208 2S
40	38,4	3,5	11	91	148	119	13,5	7,5	3,7	4	1,39	LYC 208 2F
45	29,3	3,5	11,5	96	149	120,5	13,5	8,3	4,1	1	1,23	UEC 209 2S
45	33,7	3,5	11,5	96	149	120,5	13,5	8,3	4,1	2	1,34	LEC 209 2F
45	36,2	3,5	11,5	96	149	120,5	13,5	8,3	4,1	3	1,34	UYC 209 2S
45	38,4	3,5	11,5	96	149	120,5	13,5	8,3	4,1	4	1,46	LYC 209 2F
50	31,6	4	12	102	155	127	13,5	9	4,5	1	1,44	UEC 210 2S
50	36,6	4	12	102	155	127	13,5	9	4,5	2	1,59	LEC 210 2F
50	36,7	4	12	102	155	127	13,5	9	4,5	3	1,58	UYC 210 2S
50	42,1	4	12	102	155	127	13,5	9	4,5	4	1,77	LYC 210 2F
55	37,4	4	12,5	112	167	138	13,5	9,5	4,8	2	2,02	LEC 211 2F
55	39,9	4	12,5	112	167	138	13,5	9,5	4,8	3	1,99	UYC 211 2S
55	47,6	4	12,5	112	167	138	13,5	9,5	4,8	4	2,20	LYC 211 2F
60	43,7	4	13	122	176	148	13,5	9,5	4,8	2	2,67	LEC 212 2F
60	44,3	4	13	122	176	148	13,5	9,5	4,8	3	2,24	UYC 212 2S
60	50,8	4	13	122	176	148	13,5	9,5	4,8	4	2,87	LYC 212 2F

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 66–67 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
