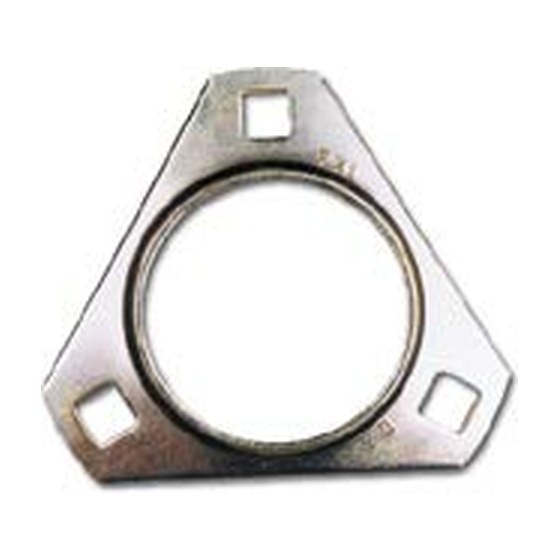

Фланцевые подшипниковые узлы FKL типа Y — треугольный штампованный корпус D

Фланцевые узлы с треугольным штампованным корпусом D.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

Вал	Размеры (мм)								Допуст. нагрузка (кН)		Рис.	Масса	Обозначение
d	A	A₁	A₂	Da	H	H₁	J	N	рад.	осев.	Рис.	кг	Обозначение
25	21,5	2	9	60	95	34	76	8,7	3,6	1,8	1	0,31	UED 205 2S
25	21,8	2	9	60	95	34	76	8,7	3,6	1,8	2	0,34	LED 205 2F
25	25,5	2	9	60	95	34	76	8,7	3,6	1,8	3	0,34	UYD 205 2S
25	28,9	2	9	60	95	34	76	8,7	3,6	1,8	4	0,39	LYD 205 2F
30	23,5	2,5	9,5	71	112	38	90,5	10,5	5,0	2,5	1	0,43	UED 206 2S
30	24,7	2,5	9,5	71	112	38	90,5	10,5	5,0	2,5	2	0,49	LED 206 2F
30	29,2	2,5	9,5	71	112	38	90,5	10,5	5,0	2,5	3	0,49	UYD 206 2S
30	32,6	2,5	9,5	71	112	38	90,5	10,5	5,0	2,5	4	0,56	LYD 206 2F
35	25,8	2,5	10,5	81	122	45	100	10,5	6,5	3,2	1	0,65	UED 207 2S
35	28	2,5	10,5	81	122	45	100	10,5	6,5	3,2	2	0,72	LED 207 2F
35	31,9	2,5	10,5	81	122	45	100	10,5	6,5	3,2	3	0,77	UYD 207 2S
35	34,8	2,5	10,5	81	122	45	100	10,5	6,5	3,2	4	0,85	LYD 207 2F

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 68 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
