Подшипниковые узлы FKL типа Y — литой корпус типа V

Стоячие подшипниковые узлы в литом корпусе V.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

Чертёж и обозначения: Подшипниковые узлы FKL типа Y — литой корпус типа V — Чертёж и обозначения

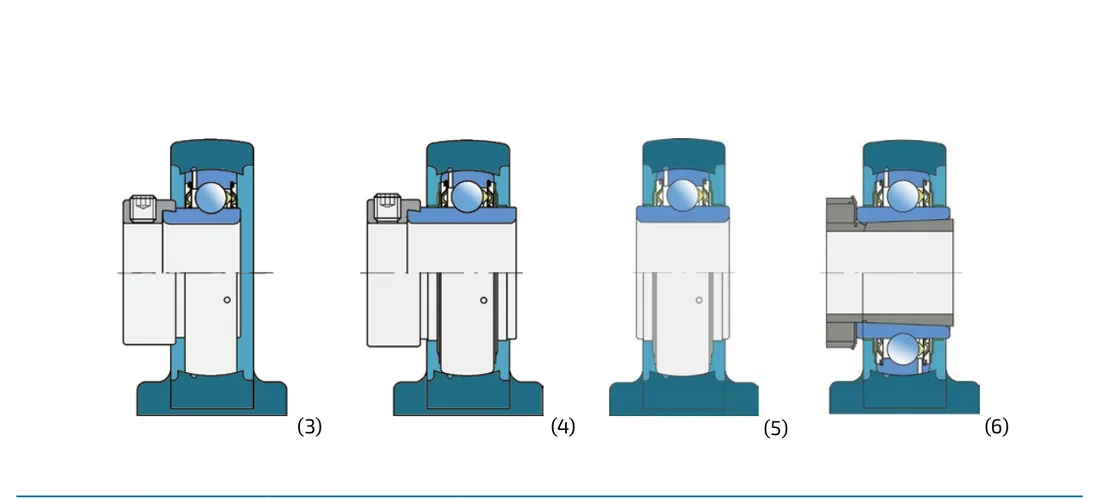

Чертёж и исполнения (продолжение): Подшипниковые узлы FKL типа Y — литой корпус типа V — Чертёж и исполнения (продолжение)

Размеры, масса и обозначения

Найти в таблице40 из 40

Вал	Размеры (мм)										Рис.	Масса	Обозначение
d	L	A	J	H	G	G₁	H₁	H₂	A₁	s₁	Рис.	кг	Обозначение
20	76	38	52	62	M10	12	8	30,2	24	18,3	1	0,52	UEV 204 2S
20	76	38	52	62	M10	12	8	30,2	24	18,3	2	0,54	LEV 204 2F
20	76	38	52	62	M10	12	8	30,2	24	23,5	3	0,56	UYV 204 2S
20	76	38	52	62	M10	12	8	30,2	24	26,6	4	0,59	LYV 204 2F
20	84	38	56	72	M10	15	10	36,5	25	20	6	0,74	LKV 205 2F + H2305
25	84	38	56	72	M10	15	10	36,5	25	19,5	1	0,65	UEV 205 2S
25	84	38	56	72	M10	15	10	36,5	25	19,8	2	0,68	LEV 205 2F
25	84	38	56	72	M10	15	10	36,5	25	23,5	3	0,68	UYV 205 2S
25	84	38	56	72	M10	15	10	36,5	25	26,9	4	0,73	LYV 205 2F
25	84	38	56	72	M10	15	10	36,5	25	12	5	0,65	LSV 205 2F
25	94	48	66	84	M14	18	10	42,9	28,5	22	6	1,13	LKV 206 2F + H2306
30	94	48	66	84	M14	18	10	42,9	28,5	21	1	0,97	UEV 206 2S
30	94	48	66	84	M14	18	10	42,9	28,5	22,2	2	1,03	LEV 206 2F
30	94	48	66	84	M14	18	10	42,9	28,5	26,7	3	1,03	UYV 206 2S
30	94	48	66	84	M14	18	10	42,9	28,5	30,1	4	1,10	LYV 206 2F
30	94	48	66	84	M14	18	10	42,9	28,5	14	5	0,97	LSV 206 2F
30	110	48	80	95	M14	20	12	47,6	30,5	24,3	6	1,53	LKV 207 2F + H2307
35	110	48	80	95	M14	20	12	47,6	30,5	23,3	1	1,37	UEV 207 2S
35	110	48	80	95	M14	20	12	47,6	30,5	25,5	2	1,44	LEV 207 2F
35	110	48	80	95	M14	20	12	47,6	30,5	29,4	3	1,49	UYV 207 2S
35	110	48	80	95	M14	20	12	47,6	30,5	32,3	4	1,57	LYV 207 2F
35	110	48	80	95	M14	20	12	47,6	30,5	15,2	5	1,38	LSV 207 2F
35	116	54	84	100	M14	20	12	49,2	31,5	27	6	1,76	LKV 208 2F + H2308
40	116	54	84	49,2	M14	20	12	100	31,5	25,3	1	0,56	UEV 208 2S
40	116	54	84	49,2	M14	20	12	100	31,5	30,2	2	1,67	LEV 208 2F
40	116	54	84	49,2	M14	20	12	100	31,5	32,7	3	1,70	UYV 208 2S
40	116	54	84	49,2	M14	20	12	100	31,5	34,9	4	1,79	LYV 208 2F
40	116	54	84	49,2	M14	20	12	100	31,5	17	5	1,59	LSV 208 2F
40	120	54	90	54,2	M14	25	12	108	33,5	28,5	6	2,04	LKV 209 2F + H2309
45	120	54	90	54,2	M14	25	12	108	33,5	25,8	1	1,80	UEV 209 2S
45	120	54	90	54,2	M14	25	12	108	33,5	30,2	2	1,91	LEV 209 2F
45	120	54	90	54,2	M14	25	12	108	33,5	32,7	3	1,89	UYV 209 2S
45	120	54	90	54,2	M14	25	12	108	33,5	34,9	4	1,91	LYV 209 2F
45	120	54	90	54,2	M14	25	12	108	33,5	17,5	5	1,82	LSV 209 2F
45	130	60	94	57,2	M16	25	14	116	35,5	30,5	6	2,53	LKV 210 2F + H2310
50	130	60	94	57,2	M16	25	14	116	35,5	27,6	1	2,18	UEV 210 2S
50	130	60	94	57,2	M16	25	14	116	35,5	32,6	2	2,33	LEV 210 2F
50	130	60	94	57,2	M16	25	14	116	35,5	32,7	3	2,32	UYV 210 2S
50	130	60	94	57,2	M16	25	14	116	35,5	38,1	4	2,51	LYV 210 2F
50	130	60	94	57,2	M16	25	14	116	35,5	20	5	2,24	LSV 210 2F

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 52–53 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
