Фланцевые подшипниковые узлы FKL типа Y — овальный штампованный корпус P

Фланцевые узлы с овальным штампованным корпусом P.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

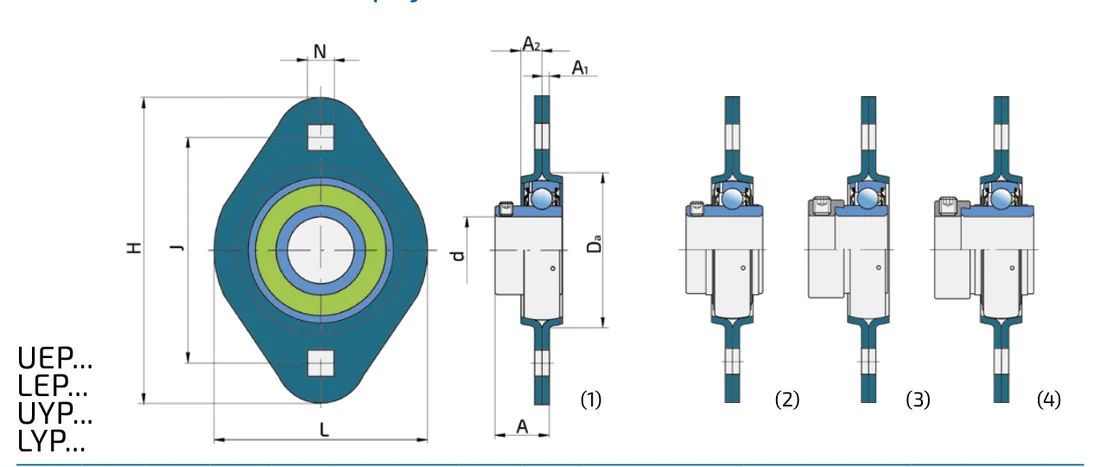

Чертежи и исполнения

Найти в таблице24 из 24

Вал	Размеры (мм)								Допуст. нагрузка (кН)		Рис.	Масса	Обозначение
d	A	A₁	A₂	Da	H	L	J	N	рад.	осев.	Рис.	кг	Обозначение
17	17,9	2	7	49	81	59	63	7,1	2,5	1,2	1	0,15	UEP 203 2S
17	17,9	2	7	49	81	59	63	7,1	2,5	1,2	2	0,17	LEP 203 2F
17	24,1	2	7	49	81	59	63	7,1	2,5	1,2	3	0,19	UYP 203 2S
17	24,3	2	7	49	81	59	63	7,1	2,5	1,2	4	0,21	LYP 203 2F
20	20,3	2	8	55	91	67	71,5	8,7	3,3	1,6	1	0,21	UEP 204 2S
20	20,3	2	8	55	91	67	71,5	8,7	3,3	1,6	2	0,23	LEP 204 2F
20	25,5	2	8	55	91	67	71,5	8,7	3,3	1,6	3	0,25	UYP 204 2S
20	28,6	2	8	55	91	67	71,5	8,7	3,3	1,6	4	0,28	LYP 204 2F
25	21,5	2	9	60	95	71	76	8,7	3,6	1,8	1	0,26	UEP 205 2S
25	21,8	2	9	60	95	71	76	8,7	3,6	1,8	2	0,29	LEP 205 2F
25	25,5	2	9	60	95	71	76	8,7	3,6	1,8	3	0,29	UYP 205 2S
25	28,9	2	9	60	95	71	76	8,7	3,6	1,8	4	0,34	LYP 205 2F
30	23,5	2,5	9,5	71	112	84	90,5	10,5	5,0	2,5	1	0,40	UEP 206 2S
30	24,7	2,5	9,5	71	112	84	90,5	10,5	5,0	2,5	2	0,46	LEP 206 2F
30	29,2	2,5	9,5	71	112	84	90,5	10,5	5,0	2,5	3	0,46	UYP 206 2S
30	32,6	2,5	9,5	71	112	84	90,5	10,5	5,0	2,5	4	0,53	LYP 206 2F
35	25,8	2,5	10,5	81	122	94	100	10,5	6,5	3,2	1	0,60	UEP 207 2S
35	28	2,5	10,5	81	122	94	100	10,5	6,5	3,2	2	0,67	LEP 207 2F
35	31,9	2,5	10,5	81	122	94	100	10,5	6,5	3,2	3	0,72	UYP 207 2S
35	34,8	2,5	10,5	81	122	94	100	10,5	6,5	3,2	4	0,80	LYP 207 2F
40	28,8	3,5	11	91	148	100	119	13,5	7,5	3,7	1	0,83	UEP 208 2S
40	33,7	3,5	11	91	148	100	119	13,5	7,5	3,7	2	0,94	LEP 208 2F
40	36,2	3,5	11	91	148	100	119	13,5	7,5	3,7	3	0,97	UYP 208 2S
40	38,4	3,5	11	91	148	100	119	13,5	7,5	3,7	4	1,06	LYP 208 2F

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 69 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
