Натяжные подшипниковые узлы FKL типа Y — литой корпус T

Натяжные узлы в литом корпусе T для приводов и конвейеров.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

Чертёж и обозначения: Натяжные подшипниковые узлы FKL типа Y — литой корпус T — Чертёж и обозначения

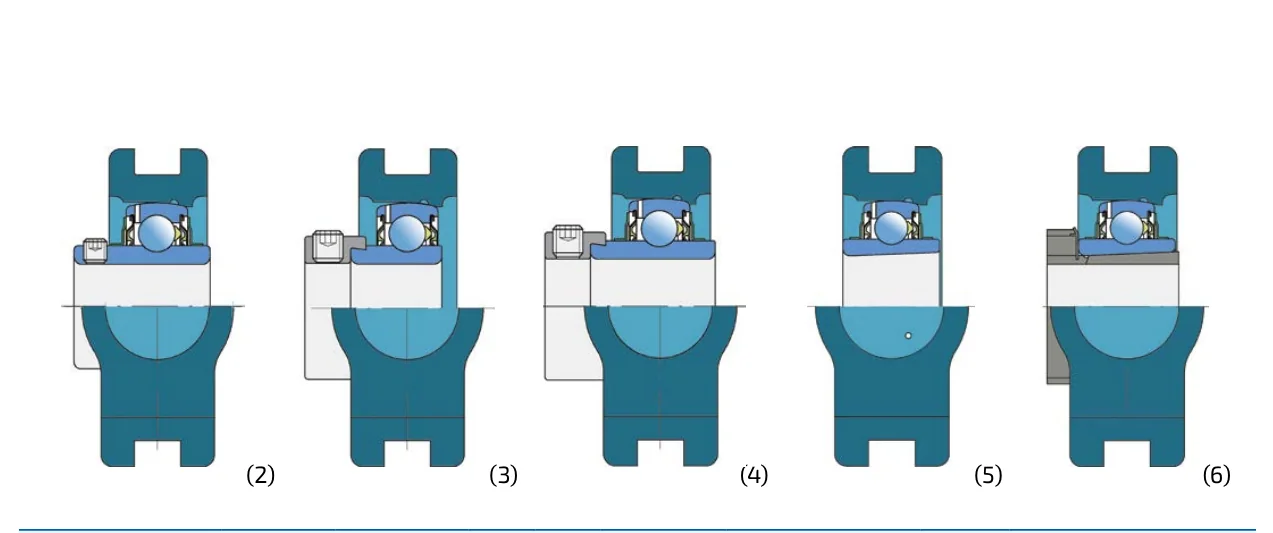

Чертёж и исполнения (продолжение): Натяжные подшипниковые узлы FKL типа Y — литой корпус T — Чертёж и исполнения (продолжение)

Размеры, масса и обозначения

Найти в таблице45 из 45

Вал	Размеры (мм)												Рис.	Масса	Обозначение
d	A	A₁	A₂	D₁	H	H₁	L	L₁	L₂	N	N₁	s₁	Рис.	кг	Обозначение
20	34	13,5	25	19	92	76	97	62	16	32	10	18,3	1	0,89	UET 204 2S
20	34	13,5	25	19	92	76	97	62	16	32	10	18,3	2	0,91	LET 204 2F
20	34	13,5	25	19	92	76	97	62	16	32	10	23,5	3	0,93	UYT 204 2S
20	34	13,5	25	19	92	76	97	62	16	32	10	26,6	4	0,96	LYT 204 2F
20	34	13,5	25	19	91	76	100	64	16	33	10	23,5	6	0,94	LKT 205 2F + H2305
25	34	13,5	25	19	91	76	100	64	16	33	10	19,5	1	0,85	UET 205 2S
25	34	13,5	25	19	91	76	100	64	16	33	10	19,8	2	0,88	LET 205 2F
25	34	13,5	25	19	91	76	100	64	16	33	10	23,5	3	0,88	UYT 205 2S
25	34	13,5	25	19	91	76	100	64	16	33	10	16,9	4	0,93	LYT 205 2F
25	34	13,5	25	19	91	76	100	64	16	33	10	11,5	5	0,85	LST 205 2F
25	37	13,5	28	22	104	89	114	70	16	37	10	25	6	1,37	LKT 206 2F + H2306
30	37	13,5	28	22	104	89	114	70	16	37	10	21	1	1,21	UET 206 2S
30	37	13,5	28	22	104	89	114	70	16	37	10	22,2	2	1,27	LET 206 2F
30	37	13,5	28	22	104	89	114	70	16	37	10	26,7	3	1,27	UYT 206 2S
30	37	13,5	28	22	104	89	114	70	16	37	10	30,1	4	1,34	LYT 206 2F
30	37	13,5	28	22	104	89	114	70	16	37	10	13	5	1,21	LST 206 2F
30	37	13,5	30	22	103	89	129	78	17	38	12	29,5	6	1,66	LKT 207 2F + H2307
35	37	13,5	30	22	103	89	129	78	17	38	12	23,3	1	1,50	UET 207 2S
35	37	13,5	30	22	103	89	129	78	17	38	12	25,5	2	1,57	LET 207 2F
35	37	13,5	30	22	103	89	129	78	17	38	12	29,4	3	1,62	UYT 207 2S
35	37	13,5	30	22	103	89	129	78	17	38	12	32,3	4	1,70	LYT 207 2F
35	37	13,5	30	22	103	89	129	78	17	38	12	13,5	5	1,51	LST 207 2F
35	49	17,5	33	29	115	101	145	88	19	50	15	31,5	6	2,43	LKT 208 2F + H2308
40	49	17,5	33	29	115	101	145	88	19	50	15	25,3	1	2,23	UET 208 2S
40	49	17,5	33	29	115	101	145	88	19	50	15	30,2	2	2,34	LET 208 2F
40	49	17,5	33	29	115	101	145	88	19	50	15	32,7	3	2,37	UYT 208 2S
40	49	17,5	33	29	115	101	145	88	19	50	15	34,9	4	2,46	LYT 208 2F
40	49	17,5	33	29	115	101	145	88	19	50	15	14,5	5	2,26	LST 208 2F
40	49	17,5	35	29	117	101	144	87	19	49	15	35	6	2,47	LKT 209 2F + H2309
45	49	17,5	35	29	117	101	144	87	19	49	15	25,8	1	2,23	UET 209 2S
45	49	17,5	35	29	117	101	144	87	19	49	15	30,2	2	2,34	LET 209 2F
45	49	17,5	35	29	117	101	144	87	19	49	15	32,7	3	2,34	UYT 209 2S
45	49	17,5	35	29	117	101	144	87	19	49	15	34,9	4	2,46	LYT 209 2F
45	49	17,5	35	29	117	101	144	87	19	49	15	15	5	2,25	LST 209 2F
45	49	17,5	36	29	117	101	149	90	19	49	16	39,5	6	2,63	LKT 210 2F + H2310
50	49	17,5	36	29	117	101	149	90	19	49	16	27,6	1	2,28	UET 210 2S
50	49	17,5	36	29	117	101	149	90	19	49	16	32,6	2	2,43	LET 210 2F
50	49	17,5	36	29	117	101	149	90	19	49	16	32,7	3	2,42	UYT 210 2S
50	49	17,5	36	29	117	101	149	90	19	49	16	38,1	4	2,61	LYT 210 2F
50	49	17,5	36	29	117	101	149	90	19	49	16	15,5	5	2,34	LST 210 2F
50	64	27	41	35	146	130	171	106	25	64	19	42,5	6	4,16	LKT 211 2F + H2311
55	64	27	41	35	146	130	171	106	25	64	19	33,4	2	4,02	LET 211 2F
55	64	27	41	35	146	130	171	106	25	64	19	35,9	3	3,99	UYT 211 2S
55	64	27	41	35	146	130	171	106	25	64	19	43,6	4	4,20	LYT 211 2F
55	64	22	41	35	146	130	171	106	25	64	19	16,5	5	3,99	LST 211 2F

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 64–65 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
