Фланцевые подшипниковые узлы FKL типа Y — овальный литой корпус N

Фланцевые узлы с овальным литым корпусом N.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

Чертёж и обозначения: Фланцевые подшипниковые узлы FKL типа Y — овальный литой корпус N — Чертёж и обозначения

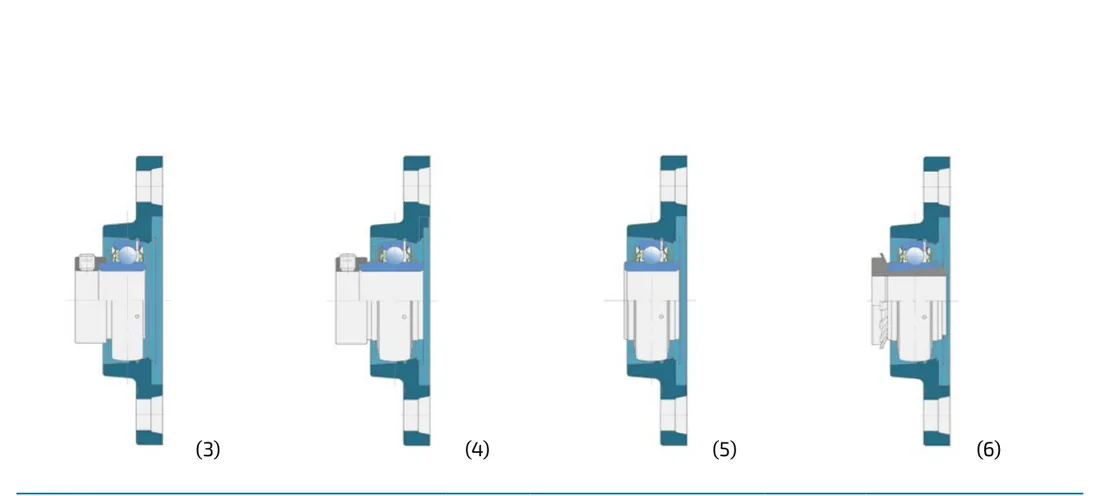

Чертёж и исполнения (продолжение): Фланцевые подшипниковые узлы FKL типа Y — овальный литой корпус N — Чертёж и исполнения (продолжение)

Размеры, масса и обозначения

Найти в таблице53 из 53

Вал	Размеры (мм)							Рис.	Масса	Обозначение
d	A	A₁	A₂	H	J	L	N	Рис.	кг	Обозначение
17	32,9	26	11	98,5	76,5	57	11,5	1	0,37	UEN 203 2S
17	32,9	26	11	98,5	76,5	57	11,5	2	0,39	LEN 203 2F
17	39,1	26	11	98,5	76,5	57	11,5	3	0,41	UYN 203 2S
17	40,4	26	11	98,5	76,5	57	11,5	4	0,43	LYN 203 2F
20	33,3	25,5	11	112	90	60	12	1	0,41	UEN 204 2S
20	33,3	25,5	11	112	90	60	12	2	0,43	LEN 204 2F
20	38,5	25,5	11	112	90	60	12	3	0,45	UYN 204 2S
20	41,6	25,5	11	112	90	60	12	4	0,48	LYN 204 2F
20	36	27	14	130	99	68	16	6	0,66	LКN 205 2F + H2305
25	35,5	27	14	130	99	68	16	1	0,58	UEN 205 2S
25	35,8	27	14	130	99	68	16	2	0,61	LEN 205 2F
25	39,5	27	14	130	99	68	16	3	0,61	UYN 205 2S
25	42,9	27	14	130	99	68	16	4	0,66	LYN 205 2F
25	28	27	14	130	99	68	16	5	0,56	LSN 205 2F
25	40,5	30,5	14	148	117	80	16	6	0,98	LКN 206 2F + H2306
30	39	30,5	14	148	117	80	16	1	0,84	UEN 206 2S
30	40,2	30,5	14	148	117	80	16	2	0,90	LEN 206 2F
30	44,7	30,5	14	148	117	80	16	3	0,90	UYN 206 2S
30	48,1	30,5	14	148	117	80	16	4	0,97	LYN 206 2F
30	32	30,5	14	148	117	80	16	5	0,98	LSN 206 2F
30	44,8	34	16	161	130	96	16	6	1,20	LКN 207 2F + H2307
35	42,3	34	16	161	130	96	16	1	1,20	UEN 207 2S
35	44,5	34	16	161	130	96	16	2	1,27	LEN 207 2F
35	48,4	34	16	161	130	96	16	3	1,32	UYN 207 2S
35	51,3	34	16	161	130	96	16	4	1,40	LYN 207 2F
35	34,3	34	16	161	130	96	16	5	1,29	LSN 207 2F
35	48,5	36	16	175	144	100	16	6	1,60	LКN 208 2F + H2308
40	46,3	36	16	175	144	100	16	1	1,58	UEN 208 2S
40	51,2	36	16	175	144	100	16	2	1,69	LEN 208 2F
40	53,7	36	16	175	144	100	16	3	1,72	UYN 208 2S
40	55,9	36	16	175	144	100	16	4	1,81	LYN 208 2F
40	38	36	16	175	144	100	16	5	1,73	LSN 208 2F
40	52,5	38	18	188	148	108	19	7	1,95	LКN 209 2F + H2309
45	47,8	38	18	188	148	108	19	1	1,73	UEN 209 2S
45	52,2	38	18	188	148	108	19	2	1,84	LEN 209 2F
45	54,7	38	18	188	148	108	19	3	1,84	UYN 209 2S
45	56,9	38	18	188	148	108	19	4	1,96	LYN 209 2F
45	39,5	38	18	188	148	108	19	5	1,86	LSN 209 2F
45	58,5	40	18	195	157	115	19	6	2,10	LКN 210 2F + H2310
50	49,6	40	18	195	157	115	19	1	1,98	UEN 210 2S
50	54,6	40	18	195	157	115	19	2	2,13	LEN 210 2F
50	54,7	40	18	195	157	115	19	3	2,12	UYN 210 2S
50	60,1	40	18	195	157	115	19	4	2,31	LYN 210 2F
50	40,5	40	18	195	157	115	19	5	2,27	LSN 210 2F
50	63,5	44	18	220	184	130	19	6	3,26	LКN 211 2F + H2311
55	58,4	44	18	220	184	130	19	2	3,12	LEN 211 2F
55	60,9	44	18	220	184	130	19	3	3,09	UYN 211 2S
55	68,6	44	18	220	184	130	19	4	3,30	LYN 211 2F
55	45	44	18	220	184	130	19	5	3,04	LSN 211 2F
55	70	48	18	242	202	140	23	6	4,07	LКN 212 2F + H2312
60	68,7	48	18	242	202	140	23	2	4,07	LEN 212 2F
60	69,3	48	18	242	202	140	23	3	3,64	UYN 212 2S
60	75,8	48	18	242	202	140	23	4	4,27	LYN 212 2F

* Все подшипниковые узлы могут быть изготовлены из высокопрочного чугуна.

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 58–59 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
