Фланцевые подшипниковые узлы FKL типа Y — круглый литой корпус G

Фланцевые узлы с круглым литым корпусом G.

Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

Чертежи и исполнения

Чертёж и обозначения: Фланцевые подшипниковые узлы FKL типа Y — круглый литой корпус G — Чертёж и обозначения

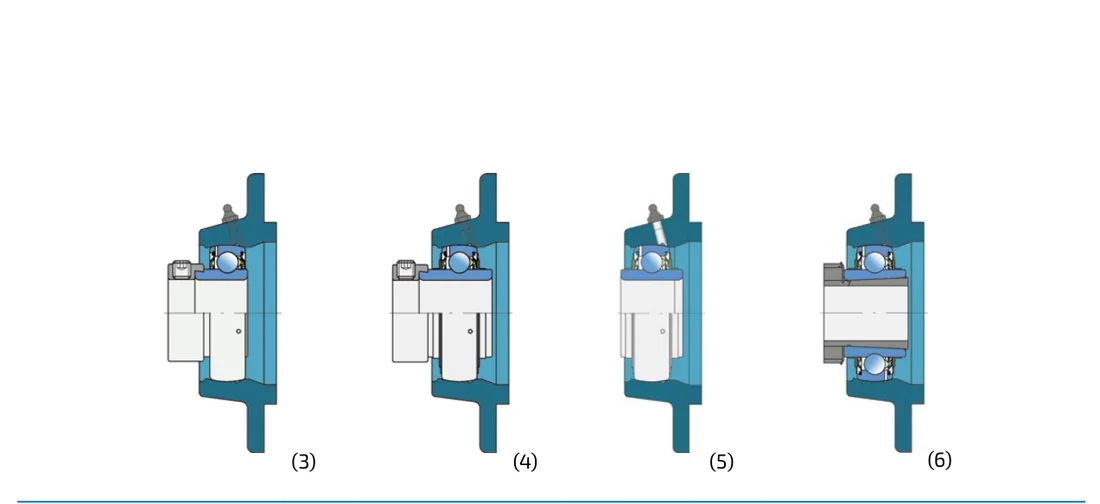

Чертёж и исполнения (продолжение): Фланцевые подшипниковые узлы FKL типа Y — круглый литой корпус G — Чертёж и исполнения (продолжение)

Размеры, масса и обозначения

Найти в таблице51 из 51

Вал	Размеры (мм)									Рис.	Масса	Обозначение
d	A	A₁	A₂	A₃	Da	J	J₁	L	N	Рис.	кг	Обозначение
20	28,3	25,5	7	5	62	78	55,1	100	12	1	0,65	UEG 204 2S
20	28,3	25,5	7	5	62	78	55,1	100	12	2	0,67	LEG 204 2F
20	33,5	25,5	7	5	62	78	55,1	100	12	3	0,69	UYG 204 2S
20	36,6	25,5	7	5	62	78	55,1	100	12	4	0,72	LYG 204 2F
20	30	27	7	6	70	90	63,6	115	12	6	0,78	LКG 205 2F + H2305
25	29,5	27	7	6	70	90	63,6	115	12	1	0,95	UEG 205 2S
25	29,5	27	7	6	70	90	63,6	115	12	2	0,98	LEG 205 2F
25	33,5	27	7	6	70	90	63,6	115	12	3	0,98	UYG 205 2S
25	36,9	27	7	6	70	90	63,6	115	12	4	1,03	LYG 205 2F
25	20,5	27	7	6	70	90	63,6	115	12	5	0,93	LSG 205 2F
25	32	31	8	8	80	100	70,7	125	12	6	1,45	LКG 206 2F + H2306
30	31	31	8	8	80	100	70,7	125	12	1	1,34	UEG 206 2S
30	32,2	31	8	8	80	100	70,7	125	12	2	1,40	LEG 206 2F
30	36,7	31	8	8	80	100	70,7	125	12	3	1,40	UYG 206 2S
30	40,1	31	8	8	80	100	70,7	125	12	4	1,47	LYG 206 2F
30	23	31	8	8	80	100	70,7	125	12	5	1,48	LSG 206 2F
30	35,3	34	9	8	90	110	77,8	135	14	6	1,60	LКG 207 2F + H2307
35	34,3	34	9	8	90	110	77,8	135	14	1	1,57	UEG 207 2S
35	36,5	34	9	8	90	110	77,8	135	14	2	1,64	LEG 207 2F
35	40,4	34	9	8	90	110	77,8	135	14	3	1,69	UYG 207 2S
35	43,3	34	9	8	90	110	77,8	135	14	4	1,77	LYG 207 2F
35	23,8	34	9	8	90	110	77,8	135	14	5	1,66	LSG 207 2F
35	38,5	36	9	10	100	120	84,8	145	14	6	2,10	LКG 208 2F + H2308
40	36,3	36	9	10	100	120	84,8	145	14	1	1,78	UEG 208 2S
40	41,2	36	9	10	100	120	84,8	145	14	2	1,89	LEG 208 2F
40	43,7	36	9	10	100	120	84,8	145	14	3	1,92	UYG 208 2S
40	45,9	36	9	10	100	120	84,8	145	14	4	2,01	LYG 208 2F
40	24,5	36	9	10	100	120	84,8	145	14	5	1,93	LSG 208 2F
40	38,5	38	14	12	105	132	93,3	160	16	6	2,75	LКG 209 2F + H2309
45	35,8	38	14	12	105	132	93,3	160	16	1	2,53	UEG 209 2S
45	40,2	38	14	12	105	132	93,3	160	16	2	2,64	LEG 209 2F
45	42,7	38	14	12	105	132	93,3	160	16	3	2,64	UYG 209 2S
45	44,9	38	14	12	105	132	93,3	160	16	4	2,76	LYG 209 2F
45	24	38	14	12	105	132	93,3	160	16	5	2,66	LSG 209 2F
45	40	40	14	12	110	138	97,6	165	16	6	3,00	LКG 210 2F + H2310
50	37,6	40	14	12	110	138	97,6	165	16	1	2,78	UEG 210 2S
50	42,6	40	14	12	110	138	97,6	165	16	2	2,93	LEG 210 2F
50	42,7	40	14	12	110	138	97,6	165	16	3	2,92	UYG 210 2S
50	48,1	40	14	12	110	138	97,6	165	16	4	3,11	LYG 210 2F
50	24	40	14	12	110	138	97,6	165	16	5	3,07	LSG 210 2F
50	57	43	15	12	125	150	106,1	185	19	6	3,26	LКG 211 2F + H2311
55	46,4	43	15	12	125	150	106,1	185	19	2	4,07	LEG 211 2F
55	48,9	43	15	12	125	150	106,1	185	19	3	4,04	UYG 211 2S
55	56,6	43	15	12	125	150	106,1	185	19	4	4,25	LYG 211 2F
55	27,5	43	15	12	125	150	106,1	185	19	5	3,99	LSG 211 2F
55	59	48	15	12	135	160	113,1	195	19	6	4,07	LКG 212 2F + H2312
60	56,7	48	15	12	135	160	113,1	195	19	2	5,02	LEG 212 2F
60	57,3	48	15	12	135	160	113,1	195	19	3	4,59	UYG 212 2S
60	63,8	48	15	12	135	160	113,1	195	19	4	5,22	LYG 212 2F
65	58,9	50	15	14	145	170	120,2	205	19	2	5,85	LEG 213 2F
65	67,6	50	15	14	145	170	120,2	205	19	4	6,59	LYG 213 2F

Источник данных: Каталог FKL «Подшипники и подшипниковые узлы», 2026, стр. 60–61 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
