Ступица Agro Point IL20 для посевной техники
Agro Point IL20 является ступицей с усовершенствованной конструкцией для производителей сеялок.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Agro Point IL20 является ступицей с усовершенствованной конструкцией для производителей сеялок. Оптимизированная конструкция на основе шарикового подшипника с контактом в четырех точках с фланцем обеспечивает более надежную эксплуатацию сеялок в условиях высоких скоростей и увеличенных нагрузок.
Преимущества
- Повышенная надежность изделия
- Кованый фланец увеличивает жесткость подшипника и предотвращает его деформацию в процессе монтажа и эксплуатации.
- Более продолжительный срок службы благодаря надежной системе уплотнений и увеличенная на 12% грузоподъемность по сравнению с предшествующим стандартным вариантом с двухрядным радиально- упорным шариковым подшипником в стальном корпусе.
- Отсутствие необходимости повторного смазывания увеличивает срок службы и минимизирует расходы на эксплуатацию.
- Антикоррозийное покрытие корпуса.
Рекомендуемые условия работы
- Скорость трактора: 5 ÷ 20 км/ч;
- Интервал температур: -20 ÷ +50°C;
- Диаметр диска: от 300 до 400 мм.
Лучшие возможности для экономии
- Сокращение расходов на сборку и эксплуатацию благодаря простоте монтажа и замены.
- Максимизация прибыли потребителя за счет использования ступицы высокого качества по оптимальной цене.

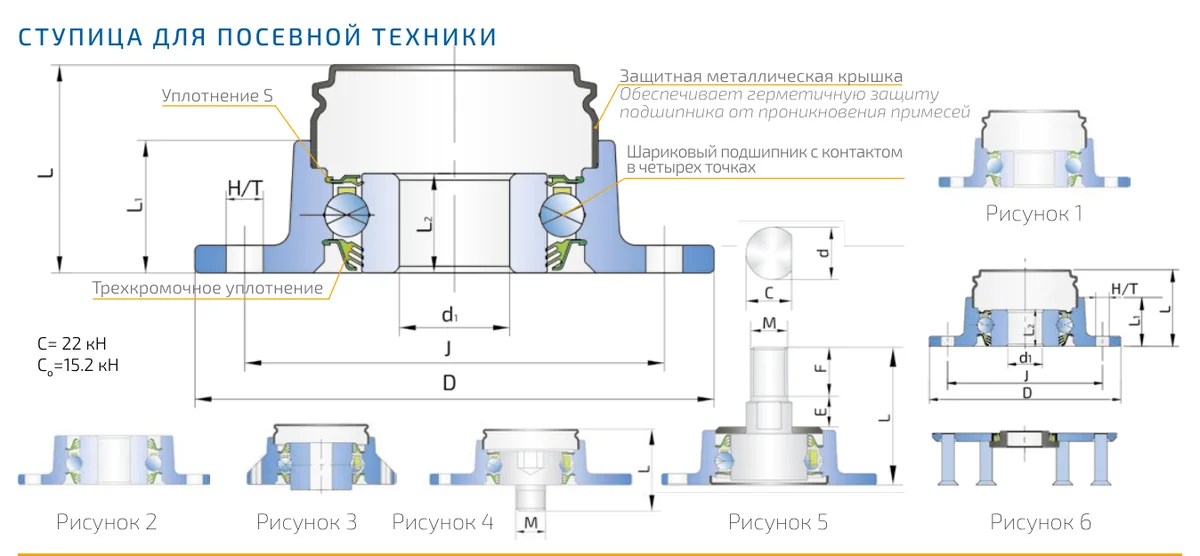

Чертежи и исполнения
Варианты исполнения IL20: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | d | C | d₁ | M | L | L₁ | L₂ | E | F | ||||
| IL20-70/6T-B12 | 70 | 80 | 6xM6 | - | - | 12,2 | - | 32,5 | 25,5 | 25,5 | - | - | 0,59 | 3 |
| IL20-71/6T-B16 | 71 | 81 | 6xM8 | - | - | 16,03 | - | 25,5 | - | 22,5 | - | - | 0,51 | 2 |
| IL20-73/6H-B16 | 73,5 | 94 | 6x6.4 | - | - | 16 | - | 40,7 | 24 | 27 | - | - | 0,75 | 1 |
| IL20-74/6H-B20 | 74 | 94 | 6x9 | - | - | 20 | - | 37,7 | 24 | 18 | - | - | 0,48 | 1 |
| IL20-75/5H-M16-R | 75 | 94 | 5x6.7 | - | - | - | M16x1.5 | 51,7 | 24 | - | - | 14 | 0,53 | 4 |
| IL20-75/5H-M16-L | 75 | 94 | 5x6.7 | - | - | - | M16x1.5-левая | 51,7 | 24 | - | - | 14 | 0,53 | 4 |
| IL20-75/6H-B16 | 75 | 94 | 6x6.4 | - | - | 16 | - | 37,7 | 24 | 18 | - | - | 0,50 | 1 |
| IL20-75/6H-B17 | 75 | 94 | 6x6.4 | - | - | 17 | - | 37,7 | 24 | 18 | - | - | 0,50 | 1 |
| IL20-75/6T-B17 | 75 | 94 | 6xM8 | - | - | 17 | - | 37,7 | 24 | 18 | - | - | 0,50 | 1 |
| IL20-75/6H-B17+GK | 75 | 94 | 6x6.4 | - | - | 17 | - | 37,7 | 24 | 18 | - | - | 0,75 | 6 |
| IL20-75/6H-B20 | 75 | 94 | 6x6.4 | - | - | 20 | - | 37,7 | 24 | 18 | - | - | 0,50 | 1 |
| IL20-79/6H-B16 | 79,4 | 94 | 6x8.1 | - | - | 16 | - | 24 | - | 24 | - | - | 0,50 | 2 |
| IL20-80/5H-M16 | 80 | 94 | 5x8.5 | 20 | 18,5 | - | M16 | 60,5 | 25,5 | - | 13,5 | 21,5 | 0,66 | 5 |
| IL20-80/6H-M16 | 80 | 94 | 6x8.5 | 20 | 18,5 | - | M16 | 60,5 | 25,5 | - | 13,5 | 21,5 | 0,59 | 5 |
| IL20-80/6T-M16x2 | 80 | 94 | 6xM8x1.25 | 20 | 18,5 | - | M16x2 | 71,6 | 38 | - | 12,4 | 21,2 | 0,73 | 5 |
| IL20-82/5T-B16 | 82 | 108 | 5xM8 | - | - | 16,2 | - | 24 | - | 24 | - | - | 0,64 | 2 |
| IL20-85/6H-B20 | 85 | 95 | 6x6.4 | - | - | 20 | - | 37,7 | 24 | 18 | - | - | 0,48 | 1 |
| IL20-92/5H-M16-R | 92 | 108 | 5x6.4 | - | - | - | M16x1.5 | 51,7 | 24 | - | - | 14 | 0,67 | 4 |
| IL20-92/5H-M16-L | 92 | 108 | 5x6.4 | - | - | - | M16x1.5-левая | 51,7 | 24 | - | - | 14 | 0,67 | 4 |
Защитная металлическая крышка + уплотнение S/ Трехкромочное уплотнение + защитная крышка
Трехкромочное уплотнение/ Трехкромочное уплотнение + защитная металлическая крышка
Трехкромочное уплотнение/ Уплотнение S + защитная металлическая крышка
Инструкции по монтажу
- Монтаж фланца к диску с помощью заклепок 6 мм или 1/4”.
- Самостопорящиеся шестигранные гайки класса 8 с винтовой спиральной шайбой. Необходимые инструменты: - динамометрический ключ - шестигранная головка: размер 24 (M16), момент затяжки 130 Нм - шестигранная головка: размер 30 (М20), момент затяжки 200 Нм
