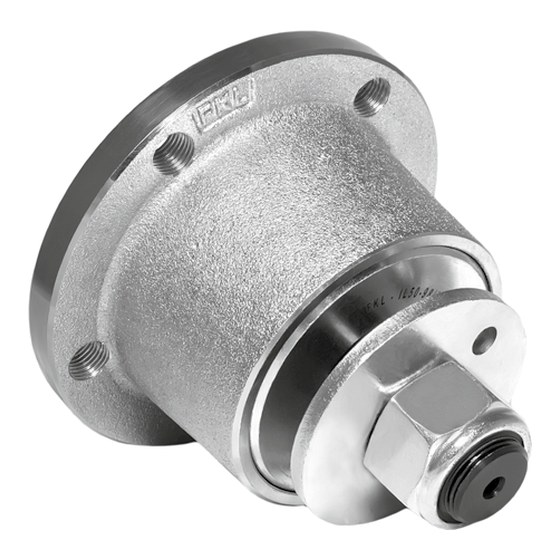

Ступицы FKL Agro Point с фиксирующей шайбой
Ступицы FKL Agro Point с фиксирующей шайбой FKL. Применение: посевная и почвообрабатывающая техника. Размеры, масса и обозначения исполнений — в таблице.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Ступицы FKL для посевной и почвообрабатывающей техники разработаны для максимально агрессивных условий эксплуатации. Благодаря запасу смазки на весь период эксплуатации, надёжной системе уплотнений и эффективной защите от коррозии необходимость обслуживания ступиц отсутствует.
Преимущества
- Нет необходимости в D-образном отверстии на опоре. Необходимы только два просверленных отверстия, одно на оси и дополнительное отверстие диаметром Ø9 мм.
- Применяется только сверление.
- Обеспечение осевого усилия для поддержания указанного зазора в подшипнике в течение всего срока службы.
- Правильный монтаж ступицы значительно увеличивает срок ее эксплуатации.
Фиксирующая шайба
Специальная предохранительная шайба FKL блокирует проворачивание оси, фиксирует в процессе затяжки гайки и обеспечивает осевое усилие в 6 тонн.

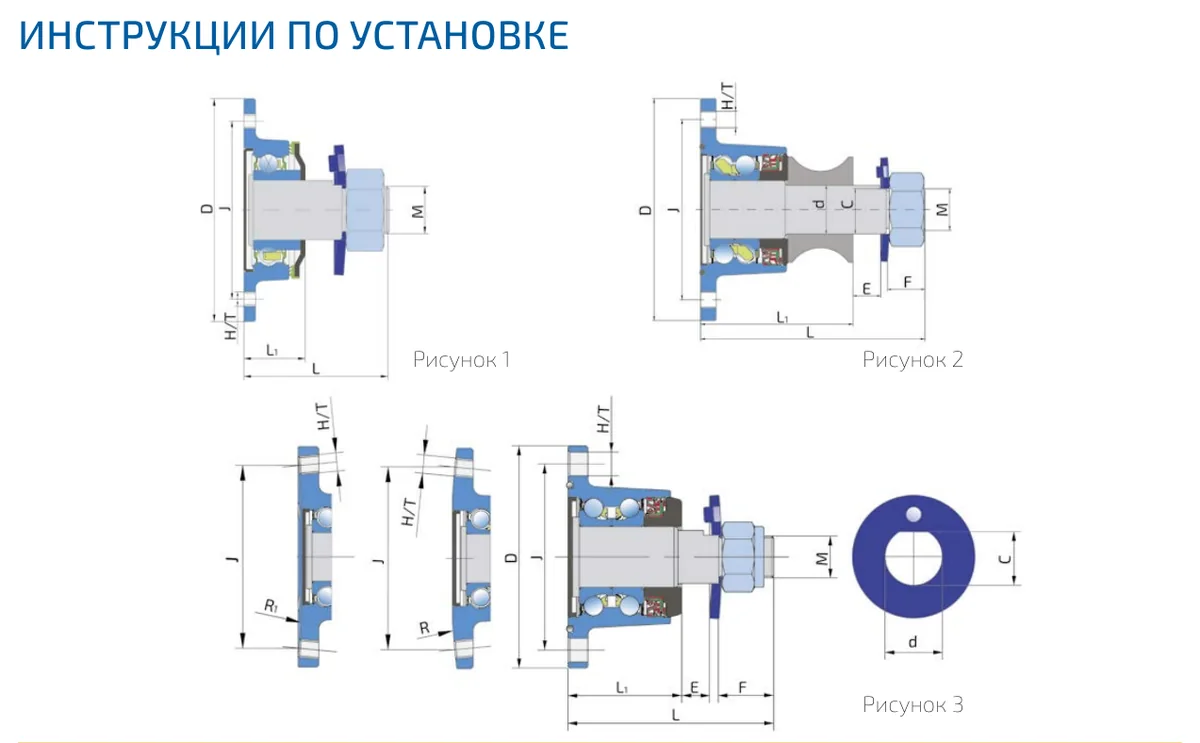

Чертежи и исполнения
Варианты исполнения Ступицы с фиксирующей шайбой: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | d | C | M | L | L₁ | E | F | R | R₁ | ||||
| IL20-75/4H-M20x1.5-T-44 | 75 | 94 | 4x8.5 | 25 | 23 | M20x1.5 | 61 | 26 | 15 | 20 | - | - | 0,77 | 1 |
| IL20-75/6T-M20x1.5-T-44 | 75 | 94 | 6xM6 | 25 | 23 | M20x1.5 | 61 | 26 | 15 | 20 | - | - | 0,77 | 1 |
| IL30-85/4H-M22-04 | 85 | 117 | 4x8.3 | 28 | 25,4 | M22x1.5 | 81 | 40 | 12 | 25 | - | - | 1,5 | 3 |
| IL40-98/4T-M24x2-44 | 98 | 117 | 4xM12x1.25 | 30 | 27,5 | M24x2 | 106 | 60 | 10 | 31 | - | - | 2,38 | 3 |
| IL40-98/5H-M22-04 | 98 | 117 | 5x12.5 | 27,95 | 25,4 | M22x1.5 | 108,5 | 60 | 16 | 29 | - | - | 2,36 | 3 |
| IL50-98/4T-M22x1.5-44 | 98 | 117 | 4xM12x1.25 | 27,95 | 25,4 | M22x1.5 | 107 | 60 | 19 | 28 | - | - | 2,72 | 1 |
| IL50-98/6T-M24x2-04 | 98 | 117 | 6xM12x1.75 | 32 | 29,6 | M24x2 | 111 | 60 | 20 | 27 | - | - | 2,83 | 3 |
| IL50-104/5T-04 | 104 | 145 | 5xM12 | 27,95 | 25,4 | - | M22x1.5 | - | 107 | 60 | 15 | 27 | 3,18 | 3 |
| IL50-120/4T-M24x2-04 | 120 | 145 | 4xM10x1.5 | 30 | 27,8 | M24x2 | 111 | 60 | 20 | 27 | - | - | 3,30 | 3 |
| IL50-120/6T-M24x2-04-R633 | 120 | 145 | 6xM12x1.75 | 30 | 27,8 | M24x2 | 129,2 | 63,2 | 35 | 27 | - | 633 | 3,61 | 3 |
| IL50-120/6T-M24x2-04-R633-114 | 120 | 145 | 6xM12x1.75 | 30 | 27,8 | M24x2 | 114,2 | 63,2 | 20 | 27 | - | 633 | 3,53 | 3 |
| IL50-120/6T-M24x2-04-R635-149 | 120 | 145 | 6xM12x1.75 | 30 | 27,8 | M24x2 | 149,2 | 63,2 | 56 | 27 | 635 | - | 3,57 | 3 |
| IL60-130/6T-M30-04 | 130 | 160 | 6xM12x1.5 | 35 | 32,5 | M30x1.5 | 162 | 110 | 20 | 27,01 | - | - | 5,54 | 2 |
| IL60-130/6T-M27-44 | 130 | 160 | 6xM12x1.25 | 35 | 32,5 | M27x2 | 120 | 63 | 25 | 25,7 | - | - | 4,32 | 3 |
| IL60-140/5H-M30-44 | 140 | 160 | 5x13 | 35 | 32,5 | M30x1.5 | 110,5 | 63 | 16 | 28 | - | - | 4,29 | 3 |
| IL60-150/6T-M33-04 | 150 | 180 | 6xM12x1.25 | 40 | 37 | M33x2 | 116,5 | 63 | 20 | 30 | - | - | 4,94 | 3 |
| IL70-180/6H-M33x2-04 | 180 | 212 | 6x15 | 40 | 37 | M33x2 | 137 | 71 | 28 | 35 | - | - | 7,96 | 3 |
Рекомендации по монтажу
- Рекомендуемый момент затяжки винтов: M6 — 16 Нм, M8 — 28 Нм, M10 — 56 Нм, M12 — 98 Нм, M16 — 175 Нм.
- Рекомендуемый момент затяжки гаек: M22 — 300 Нм, M24 — 300 Нм, M27 — 400 Нм, M30 — 400 Нм, M33 — 400 Нм.
- Рекомендуемые допуски оси и отверстий по ISO: C10/h10; для основных типоразмеров 28–40 мм C10 = +0,194/+0,11, h10 = 0/−0,084.
- При установке необходимо обеспечить ровные поверхности в пределах 0,2 мм с двух сторон; колебание толщины опоры должно находиться в пределах, установленных стандартами для стальных пластин.
