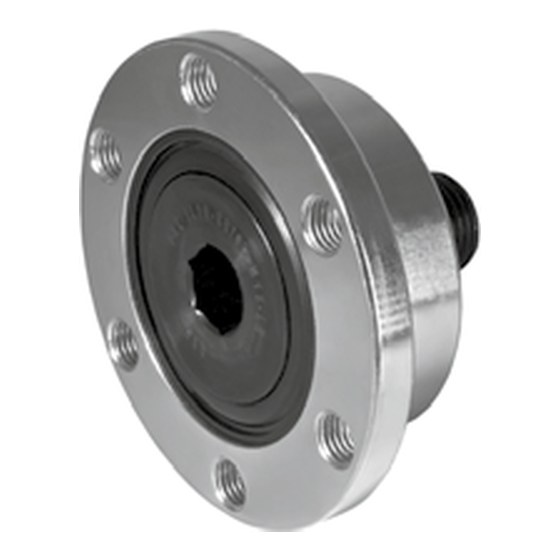

Ступица Agro Point IL10 для сеялок
Ступица Agro Point IL10 для сеялок FKL. Применение: сеялки. Размеры, масса и обозначения исполнений — в таблице.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Чертежи и исполнения
Варианты исполнения IL10: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| J | D | M | L | L₁ | E | F | ||||
| IL10-60/6T-M16-58 | 60 | 72 | 6xM8x1 | M16x1.5 | 58 | 25,8 | 9,5 | 22,7 | 0,59 | 1 |
| IL10-60/6T-M16-LH | 60 | 72 | 6xM8x1 | M16x1.5-LH | 44,5 | 23 | - | 21,5 | 0,59 | 2 |
| IL10-60/6T-M16-RH | 60 | 72 | 6xM8x1 | M16x1.5-RH | 44,5 | 23 | - | 21,5 | 0,59 | 2 |
