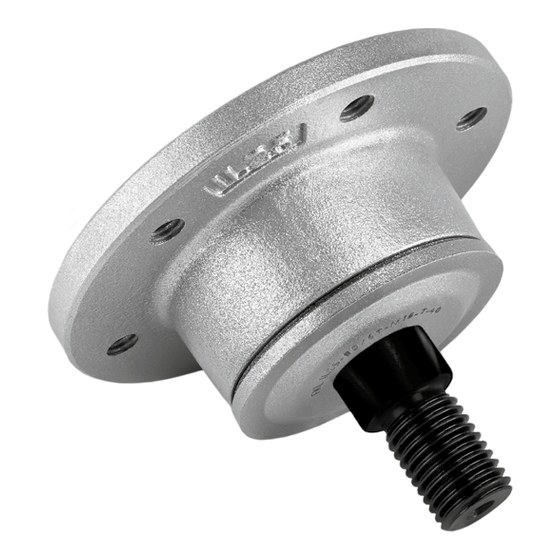

Ступица Agro Point IL25 для агрессивных условий эксплуатации
Agro Point IL25 является высокопроизводительным решением для культиваторов для межрядной обработки, сеялок для нулевой технологии No-till и полосовой обработки Strip-till, дисков сошников и маркировочных дисков.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Agro Point IL25 является высокопроизводительным решением для культиваторов для межрядной обработки, сеялок для нулевой технологии No-till и полосовой обработки Strip-till, дисков сошников и маркировочных дисков. Уплотнения и смазка рассчитаны на весь срок службы ступицы.
Преимущества
- Более продолжительный срок службы благодаря надежной системе уплотнений.
- Кованый фланец увеличивает жесткость подшипника и предотвращает его деформацию в процессе монтажа и эксплуатации.
- Отсутствие необходимости повторного смазывания минимизирует расходы на эксплуатацию.
- Антикоррозийное покрытие корпуса.
- Простота монтажа и замены.
- Увеличенная на 45% и 10% грузоподъемность по сравнению с со ступицами IL20 и IL30, соответственно.
Рекомендуемые условия работы
Рекомендуемый угол атаки - 6-12°.
- Скорость трактора: 5 ÷ 20 км/ч;
- Интервал температур: -20 ÷ +50°C;
- Диаметр диска: от 300 до 400 мм.
Лучшие возможности для экономии
- Сокращение расходов на сборку и эксплуатацию благодаря простоте монтажа и замены.
- Максимизация прибыли потребителя за счет использования ступицы высокого качества по оптимальной цене.

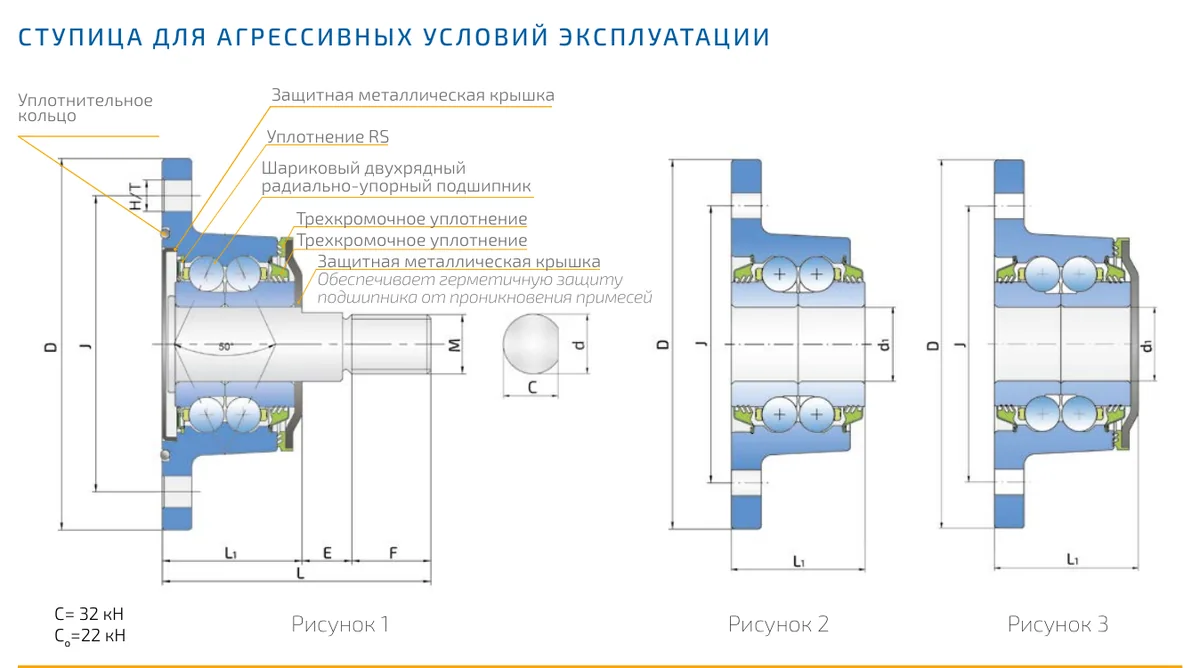

Чертежи и исполнения
Варианты исполнения IL25: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | d | C | d₁ | M | L | L₁ | E | F | ||||
| IL25-75/6H-B20 | 75 | 100 | 6x7 | - | - | 20 | - | - | 36 | - | - | 0,78 | 2 |
| IL25-75/6H-B20-T | 75 | 100 | 6x7 | - | - | 20 | - | - | 39 | - | - | 0,78 | 3 |
| IL25-80/5H-M16-T | 80 | 100 | 5x8.5 | 20 | 18,5 | - | M16 | 73 | 38 | 13,5 | 21,5 | 0,99 | 1 |
| IL25-80/6T-M16-T-40 | 80 | 100 | 6xM8 | 20 | 18,5 | - | M16 | 73 | 38 | 13,5 | 21,5 | 0,99 | 1 |
| IL25-80/6T-M16-T | 80 | 100 | 6xM8 | 20 | 18,5 | - | M16 | 73 | 38 | 11 | 24 | 0,99 | 1 |
| IL25-85/4T-B20-T | 85 | 100 | 4xM8 | - | - | 20 | - | - | 39 | - | - | 0,78 | 3 |
| IL25-85/4T-M16-T | 85 | 100 | 4xM8 | 20 | 18,5 | - | M16 | 73 | 38 | 13,5 | 21,5 | 0,94 | 1 |
Защитная крышка + уплотнение RS/ Трехкромочное уплотнение + внешнее трехкромочное уплотнение + защитная металлическая крышка
Трехкромочное уплотнение/ Трехкромочное уплотнение
Трехкромочное уплотнение/ Трехкромочное уплотнение + внешнее трехкромочное уплотнение + защитная металлическая крышка
Инструкции по монтажу
Болт M8x1, класс 8 с винтовой спиральной шайбой. Необходимые инструменты: - динамометрический ключ - шестигранная головка: размер 24 (M16), момент затяжки 175 Нм
