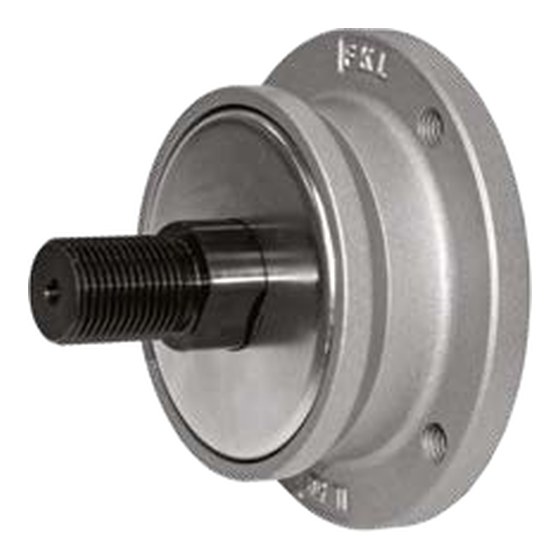

Ступица Agro Point IL50V
Ступица Agro Point IL50V FKL. Применение: дисковые бороны и сеялки. Размеры, масса и обозначения исполнений — в таблице.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru

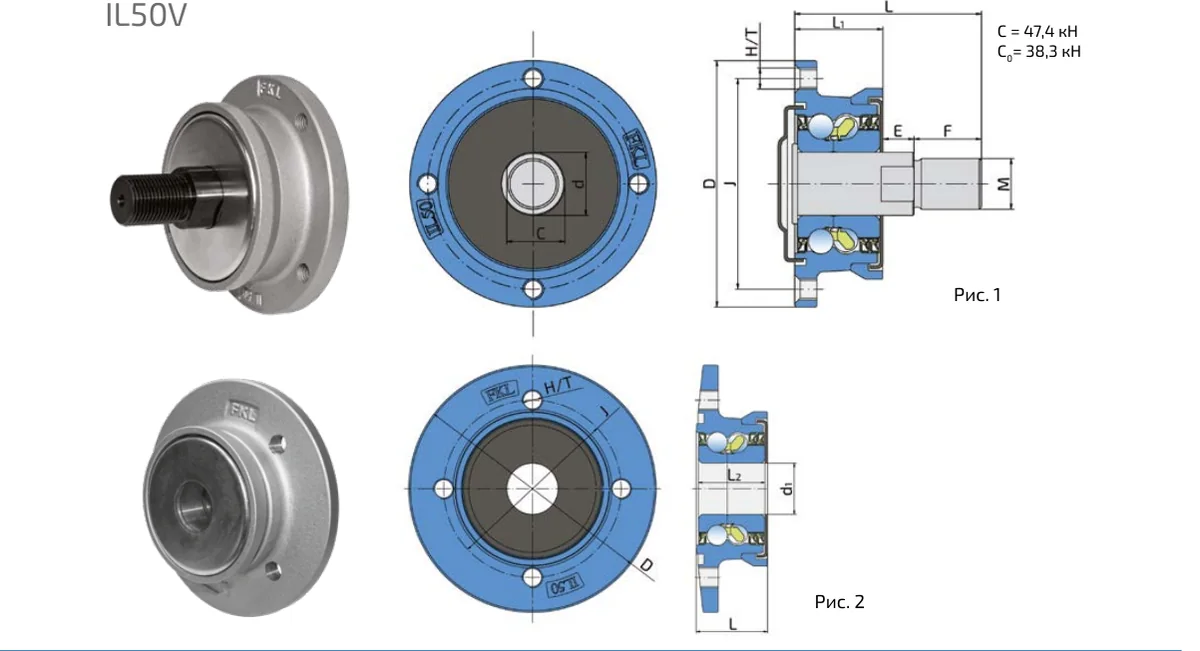

Чертежи и исполнения
Варианты исполнения IL50V: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | d | d₁ | C | M | L | L₁ | L₂ | E | F | ||||
| IL50V-100/4T-M24x2 | 100 | 117 | 4xM10 | 30 | - | 27,5 | M24x2 | 88,5 | 41,8 | - | 14,7 | 32 | 2,17 | 1 |
| IL50V-104/4T-B30 | 104 | 145 | 4xM12x1.25 | - | 30 | - | - | 41,8 | - | 39 | - | - | 3,41 | 2 |
