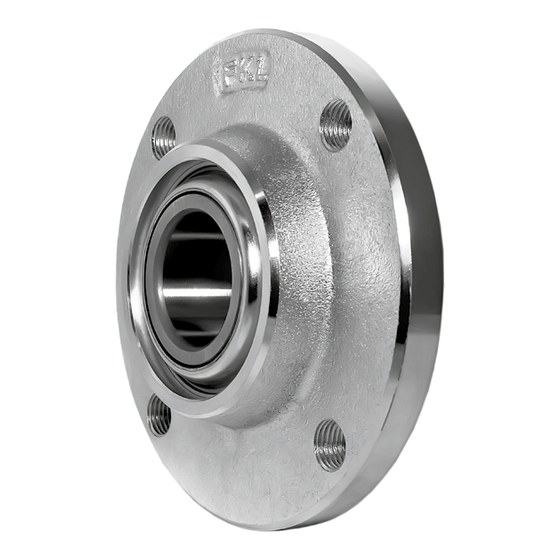

Ступица Agro Point IL30 для агрессивных условий эксплуатации
Agro Point IL30, являющаяся усовершенствованным вариантом IL20, разработана для сеялок и ротационных борон-мотыг, работающих в тяжелых условиях эксплуатации.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Agro Point IL30, являющаяся усовершенствованным вариантом IL20, разработана для сеялок и ротационных борон-мотыг, работающих в тяжелых условиях эксплуатации. В связи с особыми рабочими условиями (высокие нагрузки и неблагоприятные посевные условия) рекомендуется для использования при технологии БЕСПАХОТНОГО ЗЕМЛЕДЕЛИЯ (также называемой НУЛЕВОЙ ОБРАБОТКОЙ ПОЧВЫ или ПРЯМЫМ ПОСЕВОМ). Применение IL30 при нулевой обработке почвы обеспечивает способ выращивания урожая без распахивания почвы с помощью культивации. Оптимизированная конструкция на основе радиально-упорного шарикового подшипника с четырехточечным контактом обеспечивает надежную эксплуатацию сеялок в условиях высоких скоростей и увеличенных нагрузок.
Преимущества
- Повышенная надежность изделия
- Более продолжительный срок службы подшипника благодаря надежной системе уплотнений, а также увеличенная на 30% грузоподъемность по сравнению с IL20.
- Отсутствие необходимости повторного смазывания увеличивает срок службы и уменьшает расходы на эксплуатацию.
- Антикоррозийное покрытие корпуса.
Рекомендуемые условия работы
- Скорость трактора: 5 ÷ 20 км/ч;
- Интервал температур: -20 ÷ +50°C;
- Диаметр диска: от 350 до 450 мм.
Лучшие возможности для экономии
- Сокращение расходов на сборку и эксплуатацию благодаря простоте монтажа и замены.
- Максимизация прибыли потребителя за счет использования ступицы высокого качества по оптимальной цене.

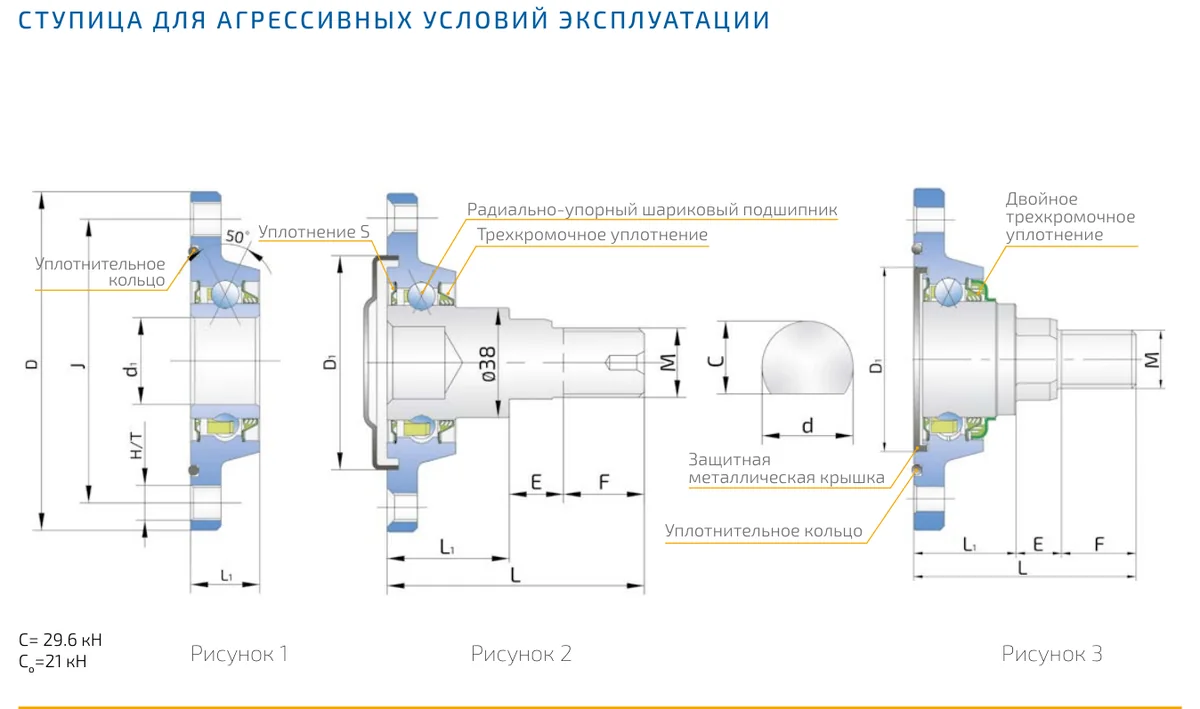

Чертежи и исполнения
Варианты исполнения IL30: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | D₁ | d | C | d₁ | M | L | L₁ | E | F | ||||
| IL30-95/6H-M20 | 95,5 | 117 | 63 | 6x8.5 | 28 | 25,4 | - | M20 | 76 | 35 | 15,5 | 25,5 | 1,21 | 3 |
| IL30-98/4T-B30 | 98 | 117 | - | 4xM12x1.25 | - | - | 30 | - | - | 23,8 | - | - | 0,91 | 1 |
| IL30-98/4T-M20 | 98 | 117 | 63 | 4xM8 | 20 | 17 | - | M20 | 77 | 40 | 7 | 30 | 1,14 | 3 |
| IL30-98/4H-B30 | 98 | 117 | - | 4x10 | - | - | 30 | - | - | 23,8 | - | - | 0,91 | 1 |
| IL30-98/5T-B30 | 98 | 117 | - | 5xM12x1.5 | - | - | 30 | - | - | 24,8 | - | - | 0,93 | 1 |
| IL30-100/4T-M24x2 | 100 | 117 | 74 | 4xM10 | 30 | 27,5 | - | M24x2 | 89 | 42,3 | 18,7 | 28 | 1,51 | 2 |
Дополнительные параметры
Стандартная конструкция уплотнения может быть усовершенствована с помощью применения трехкромочного уплотнения с обеих сторон. - Варианты исполнения данного узла: различные схемы расположения крепежных отверстий (параметр J, тип и количество отверстий).
Уплотнительное кольцо + защитная металлическая крышка + уплотнение S/ Двойное трехкромочное уплотнение с усиленной шайбой
Защитная металлическая крышка + уплотнение S/ Трехкромочное уплотнение
Уплотнение S/ Трехкромочное уплотнение
Инструкции по монтажу
размер 36 (гайка М24)
- Момент затяжки болтов М12х1.25: 100 Нм.
- Момент затяжки гайки 300 Нм.
- Самостопорящиеся шестигранные гайки класса В (М22 и М24) с винтовой спиральной шайбой. Необходимые инструменты: - динамометрический ключ - шестигранная головка: размер 19 (болты М12х1.25) размер 32 (гайка М22)
