Необслуживаемая ступица Agro Point IL70 для тяжёлых условий эксплуатации
Agro Point IL70 является усовершенствованным вариантом стандартной ступицы IL60 и предназначена для грубой почвообработки и дисков большого диаметра
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Agro Point IL70 является усовершенствованным вариантом стандартной ступицы IL60 и предназначена для грубой почвообработки и дисков большого диаметра
Сочетание надежных компонентов и надежного кассетного уплотнения обеспечивает эксплуатацию ступицы в условиях увеличенных нагрузок и скоростей.
Уплотнения и смазка Agro Point IL70 рассчитаны на весь период эксплуатации. Срок службы данного подшипника в несколько раз превышает срок службы стандартных решений.
Преимущества
- Увеличенная на 42% грузоподъемность по сравнению со ступицей IL60 в стандартном исполнении.
- Применение на валах большого диаметра.
- Отсутствие необходимости технического обслуживания увеличивает срок службы и минимизирует расходы по его эксплуатации.
- Антикоррозийное покрытие корпуса.
Рекомендуемые условия работы
- Скорость трактора: 5 ÷ 20 км/ч
- Интервал температур: -20 ÷ +50°C
- Диаметр диска: более 710 мм.
Лучшие возможности для экономии
- Сокращение расходов на сборку и эксплуатацию благодаря простоте монтажа и замены.
- Максимизация прибыли потребителя за счет использования ступицы высокого качества по оптимальной цене.

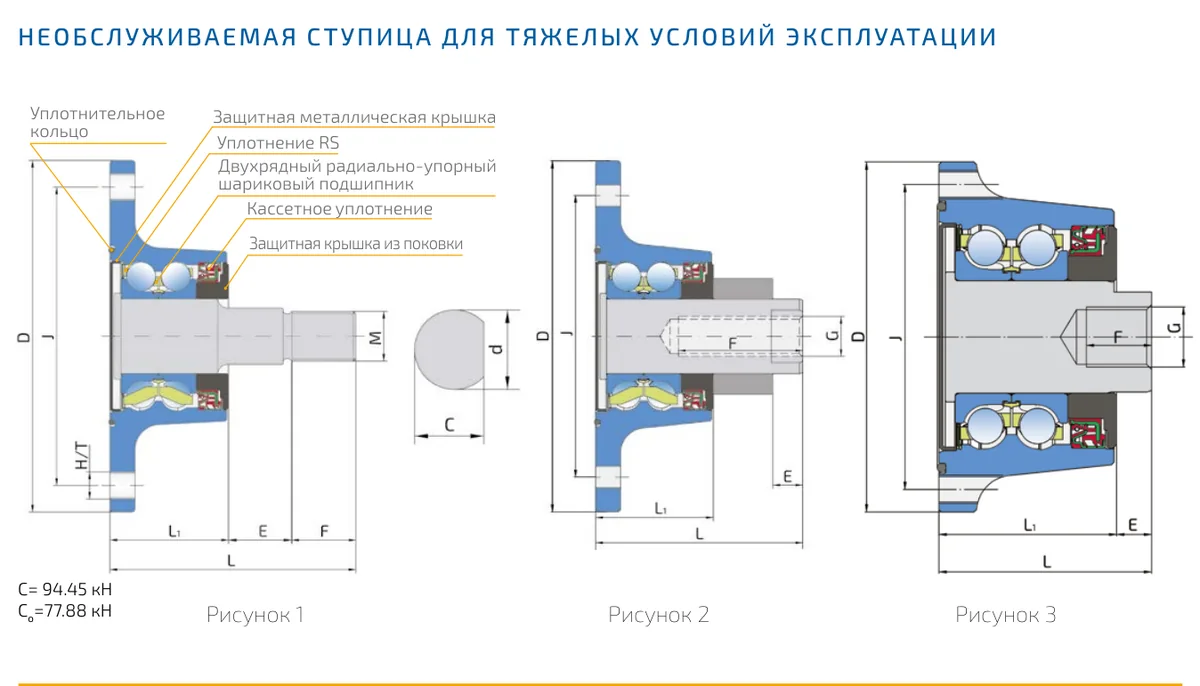

Чертежи и исполнения
Варианты исполнения IL70: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | d | C | M | G | L | L₁ | E | F | ||||
| IL70-122/6T-M24 | 122 | 140 | 44 | 40 | 6xM12 | - | M24x2 | 85 | 71 | 14 | 26 | 4,80 | 3 |
| IL70-170/4H-M24 | 170 | 212 | 45 | 32 | 4x13 | - | M24 | 125 | 71 | 18 | 75 | 8,13 | 2 |
| IL70-170/6H-M33x2 | 170 | 212 | 40 | 37 | 6x18 | M30x2 | - | 125 | 71 | 19 | 35 | 7,55 | 1 |
| IL70-180/6H-M33x2 | 180 | 212 | 40 | 37 | 6x15 | M30x2 | - | 137 | 71 | 31 | 32 | 7,96 | 1 |
Дополнительные параметры
Уплотнительное кольцо + защитная металлическая крышка + уплотнение RS/ Кассетное уплотнение + защитная крышка из поковки
- Варианты исполнения данного узла: различные схемы расположения крепежных отверстий (параметр J, тип и количество отверстий). Возможность поставки комплекта запасных частей: фиксирующая шайба, гайка M30x2.
Инструкции по монтажу
- Момент затяжки: 400 Нм.
- Самостопорящиеся шестигранные гайки класса 8 (M30 и M33) с винтовой спиральной шайбой. Необходимые инструменты: - динамометрический ключ - шестигранная головка: размер 46 (гайка М30); размер 50 (гайка М33).
