Ступица Agro Point IL35 для агрессивных условий эксплуатации
Agro Point IL35 является усовершенствованным вариантом IL25 для культиваторов для межрядной обработки, сеялок для нулевой технологии No-till и полосовой обработки Strip-till, дисков сошников и маркировочных дисков.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Agro Point IL35 является усовершенствованным вариантом IL25 для культиваторов для межрядной обработки, сеялок для нулевой технологии No-till и полосовой обработки Strip-till, дисков сошников и маркировочных дисков. Уплотнения и смазка рассчитаны на весь срок службы ступицы.
Оптимизированная конструкция на основе двухрядного шарикового подшипника с контактом в четырех точках с фланцем, а также комбинация трехкромочного и RS-уплотнения с металлической крышкой обеспечивает более надежную эксплуатацию орудий в условиях высоких скоростей и увеличенных нагрузок.
Преимущества
- Более продолжительный срок службы благодаря надежной системе уплотнений.
- Кованый фланец увеличивает жесткость подшипника и предотвращает его деформацию в процессе монтажа и эксплуатации.
- Отсутствие необходимости повторного смазывания минимизирует расходы на эксплуатацию.
- Антикоррозийное покрытие корпуса.
- Простота монтажа и замены.
- Увеличенная на 17% грузоподъемность по сравнению с со ступицами IL25.
Рекомендуемые условия работы
- Скорость трактора: 5 ÷ 20 км/ч;
- Интервал температур: -20 ÷ +50°C;
- Диаметр диска: от 350 до 500 мм.
Лучшие возможности для экономии
- Сокращение расходов на сборку и эксплуатацию благодаря простоте монтажа и замены.
- Максимизация прибыли потребителя за счет использования ступицы высокого качества по оптимальной цене.

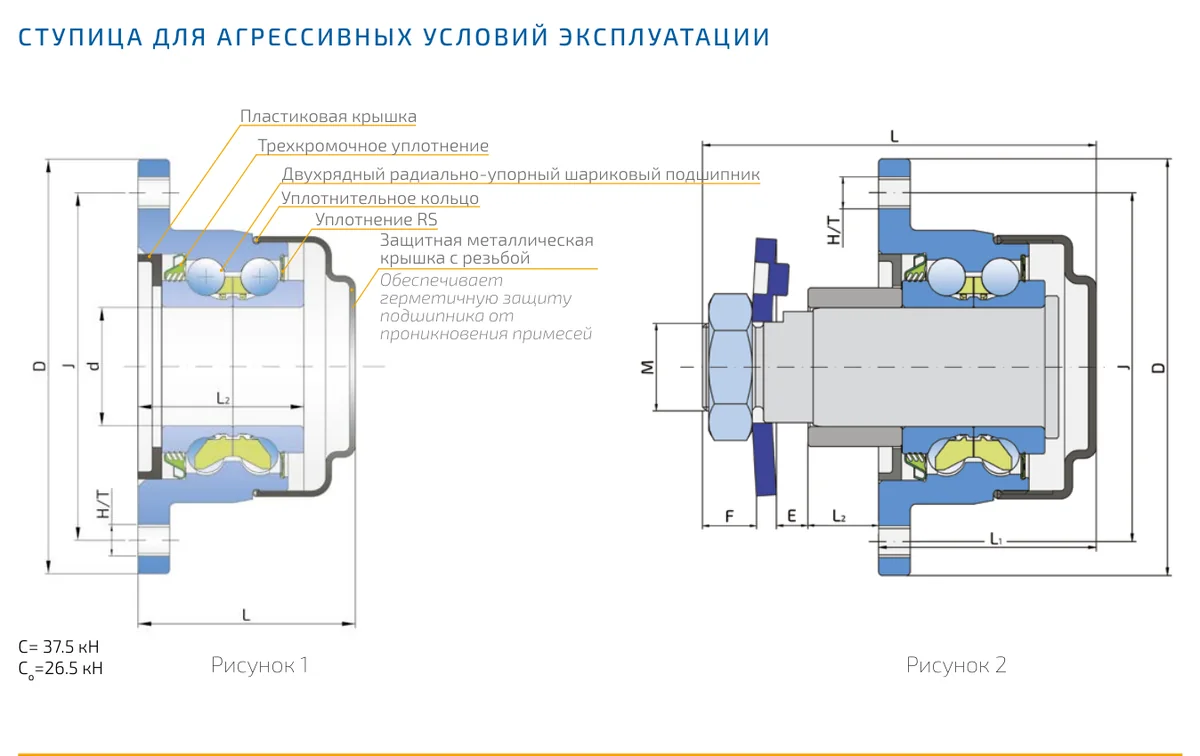

Чертежи и исполнения
Варианты исполнения IL35: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | d | d₁ | C | M | L | L₁ | L₂ | E | F | ||||
| IL35-88/4T-04 | 88 | 105 | 4x8x1.25 | 30 | - | 24,7 | M22x1.5 | 108 | 55 | 17,8 | 8 | 13,5 | 1,75 | 2 |
| IL35-88/4T-B30 | 88 | 105 | 4x8x1.25 | - | 30 | - | - | 55 | - | 42 | - | - | 1,05 | 1 |
Дополнительные параметры
Пластиковая крышка + трехкромочное уплотнение/ Уплотнение RS + защитная металлическая крышка с резьбой
- Варианты исполнения данного узла: различные схемы расположения крепежных отверстий (параметр J, тип и количество отверстий).
Инструкции по монтажу
- Момент затяжки болтов M8x1.25: 100 Нм.
- Момент затяжки гайки: 300 Нм.
- Самостопорящиеся шестигранные гайки класса 8 (M22 и M24) с винтовой спиральной шайбой. Необходимые инструменты: - динамометрический ключ - шестигранная головка: размер 30 (гайка М20) размер 32 (гайка М22)
