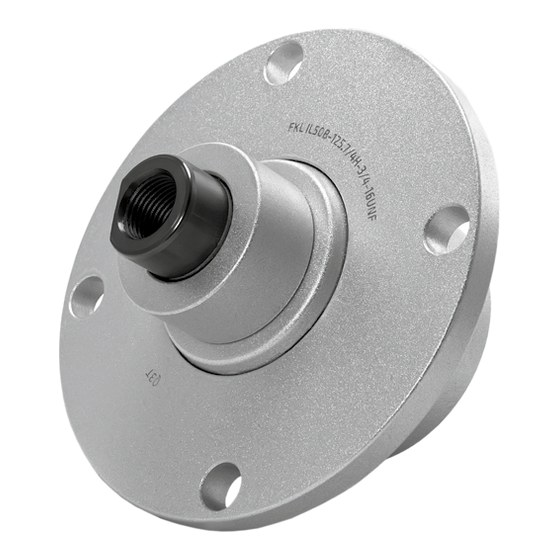

Ступица Agro Point IL50A
Agro Point IL50A и IL50B являются усовершенствованными разработками FKL для дисковых борон.
Для запроса стоимости направьте запрос на почту zapros@nakleit.ru
Описание изделия
Agro Point IL50A и IL50B являются усовершенствованными разработками FKL для дисковых борон. Смазка и уплотнения рассчитаны на весь срок эксплуатации подшипника. Оптимизмированная конструкция на основе двухрядного радиально-упорного шарикового подшипника с фланцем и кассетного уплотнения обеспечивает изделию гораздо более продолжительный срок службы по сравнению со стандартными решениями. Конструкция IL50A позволяет, чтобы D-образный профиль оси достигал размера 35 мм, при этом размер отверстия с резьбой на оси может достигать 3/4“ или M20. Конструкция IL50B подразумевает установку диска на ступицу со стороны корпуса ступицы, то есть с противоположной обычной для установки диска.
Преимущества
- Более продолжительный срок службы ступицы благодаря надежному кассетному уплотнению, а также увеличенная на 30% грузоподъемность по сравнению со ступицами такого же типа/размера.
- Отсутствие необходимости технического обслуживания узла увеличивает срок службы и уменьшает расходы по его эксплуатации.
- Антикоррозийное покрытие корпуса.
- Простота монтажа и замены.
Рекомендуемые условия работы
- Скорость трактора: 5 ÷ 20 км/ч;
- Интервал температур: -20 ÷ +50°C;
- Диаметр диска: от 660 до 710 мм.
Лучшие возможности для экономии
- Сокращение расходов на сборку и эксплуатацию благодаря простоте монтажа и замены.
- Максимизация прибыли потребителя за счет использования ступицы высокого качества по оптимальной цене.

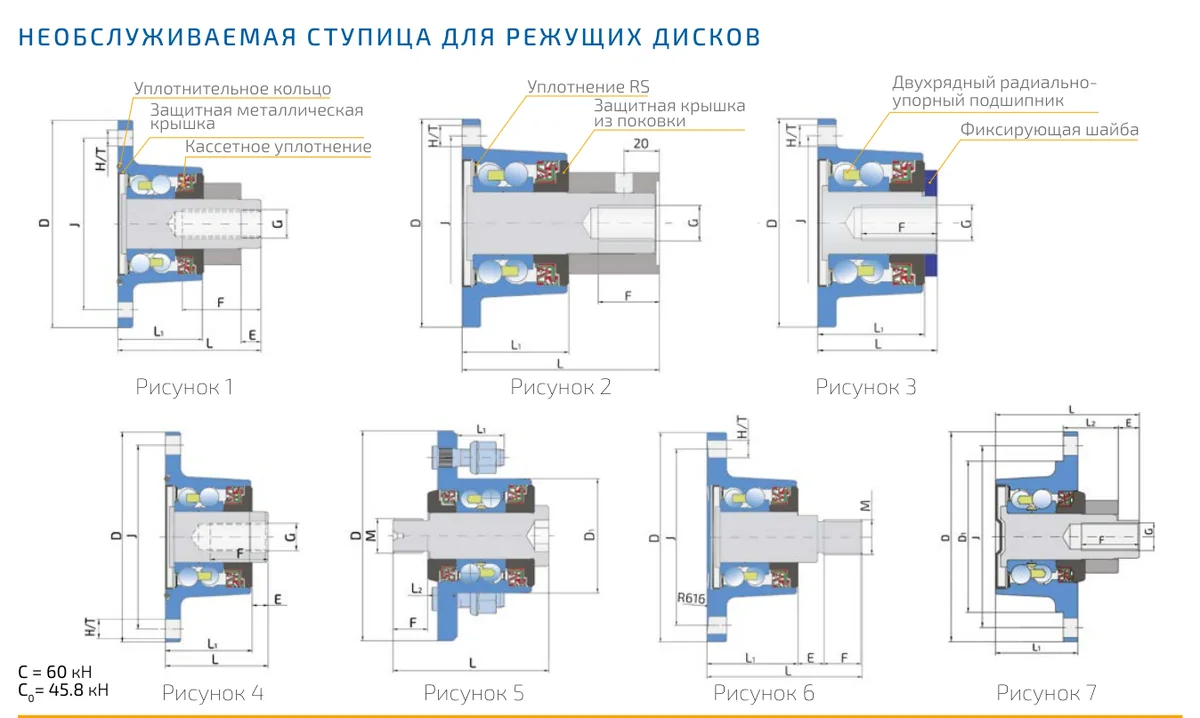

Чертежи и исполнения
Варианты исполнения IL50A: размеры и масса
| Обозначение | Размеры (мм) | H/T | Размеры (мм) | кг | Рис. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | D | D₁ | d | C | M | G | L | L₁ | L₂ | E | F | ||||
| IL50A-98/3T-M20-10.2 * | 98 | 117 | — | 3xM12 | - | - | - | M20 | 111 | 60 | — | - | 32 | 3,19 | 2 |
| IL50A-98/3T-M20-R5 * | 98 | 117 | — | 3xM12 | 35 | 32,5 | - | M20 | 67 | 60 | — | - | 42 | 2,34 | 3 |
| IL50A-120/4H-M24 | 120 | 145 | — | 4x11 | 34 | 28 | M24 | - | 100 | 60 | — | 14 | 55 | 3,17 | 1 |
| IL50A-120/4H-M20 | 120 | 145 | — | 4x11 | 34 | 31 | - | M20 | 100 | 60 | — | 14 | 55 | 3,23 | 1 |
| IL50A-122/6H-M24x2-R616 * | 122 | 145 | — | 6x12 | 35 | 32,5 | M24x2 | - | 107,7 | 63,2 | — | 18 | 26,5 | 3,01 | 6 |
| IL50A-127/4H-3/4-16UNF | 127 | 145 | — | 4x13.5±0.7 | 34,9 | 31 | - | 3/4”–16UNF | 71 | 60 | — | 11 | 40 | 2,70 | 4 |
| IL50B-108/5T-M24x2-RH | 108 | 145 | 79 | 5xM12x1.5 | - | - | M24x2-RH | - | 108 | - | 20,5 | - | 24 | 3,99 | 5 |
| IL50B-108/5T-M24x2-LH | 108 | 145 | 79 | 5xM12x1.5 | - | - | M24x2-LH | - | 108 | - | 20,5 | - | 24 | 3,99 | 5 |
| IL50B-125.7/4H-3/4-16UNF | 125,7 | 145 | 104,5 | 4x13.5 | 29,75 | 26,1 | - | 3/4”–16UNF | 99,6 | 57 | 38 | 14,6 | 40 | 3,25 | 7 |
